2型　機上集塵機　

　

　百里基地で公開された機上集塵機です。
　サイズなどが掲示されていましたので写真でそのまま紹介します。

撮影2009/09/09　百里基地　　酒井収

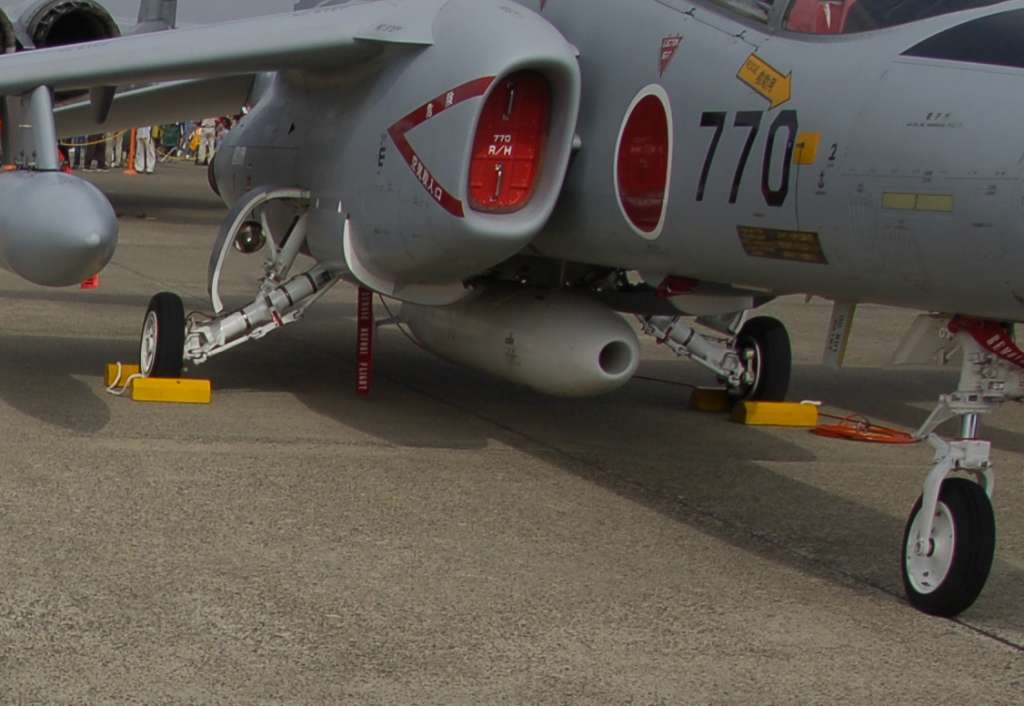

撮影2009/09/09　　酒井収　　T-4機体への搭載状態

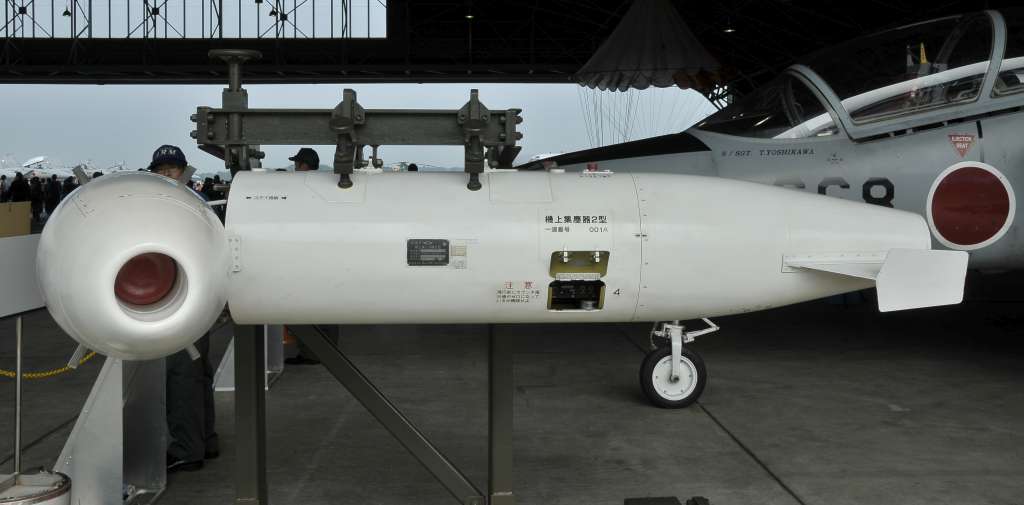

撮影2010/07/25　　酒井収　　側面写真

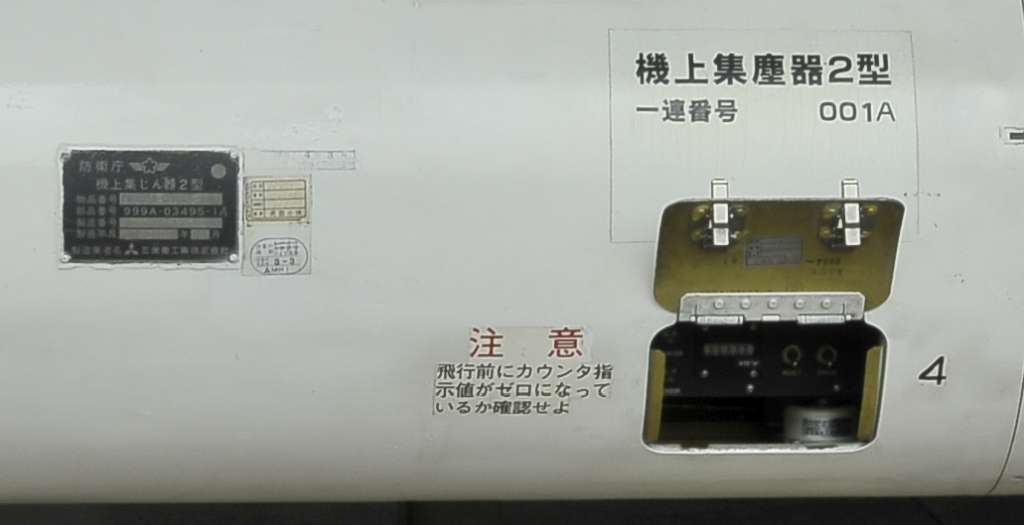

撮影2010/07/25　　酒井収　　側面拡大写真　カウンタは流量積算計

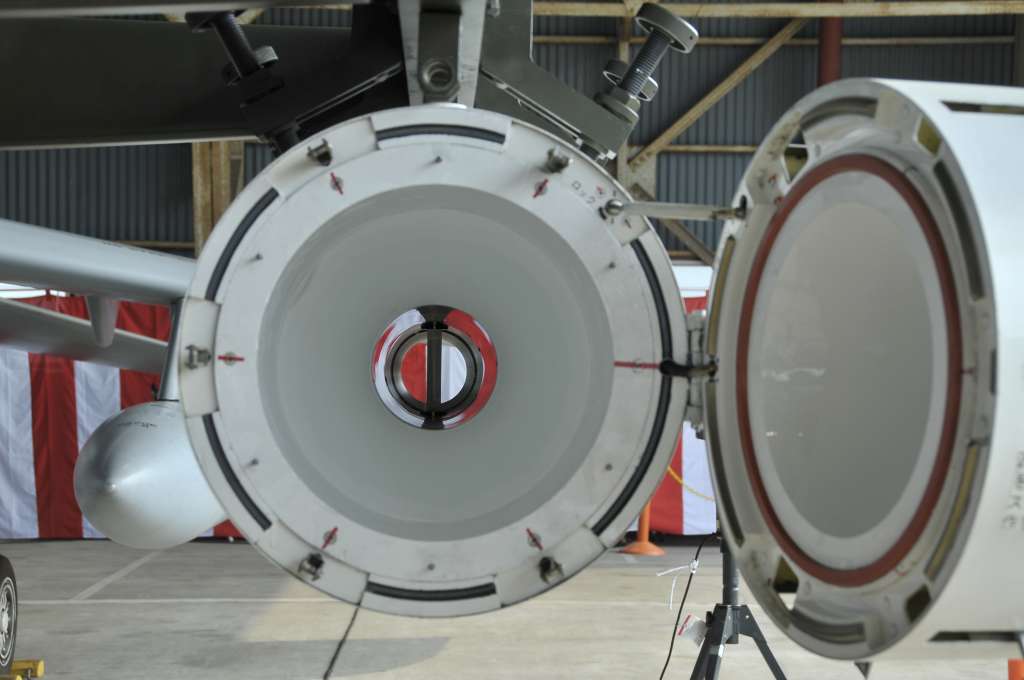

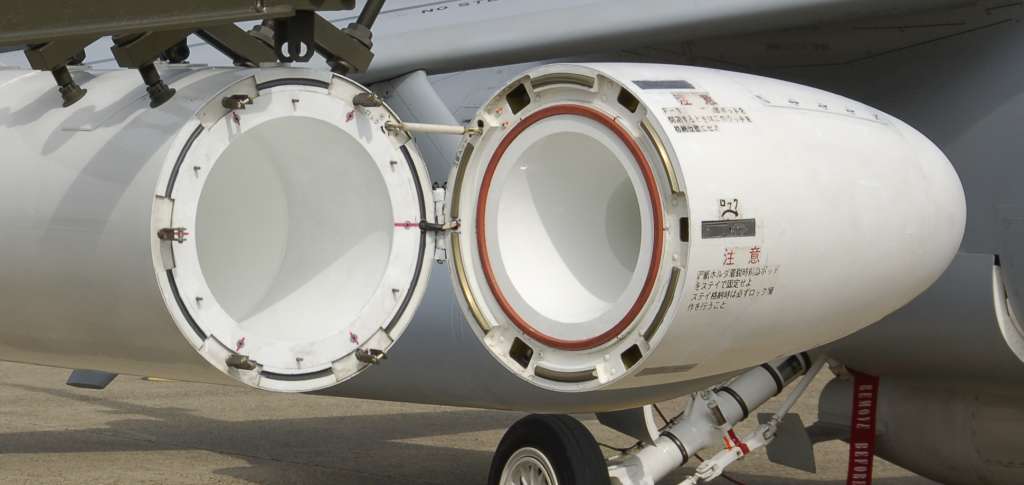

撮影2010/07/25　　酒井収　　フィルタ収納部は5個のフックで固定されるようになっています。


撮影2010/07/25　　酒井収　　　吸入口に電動空気弁があります。

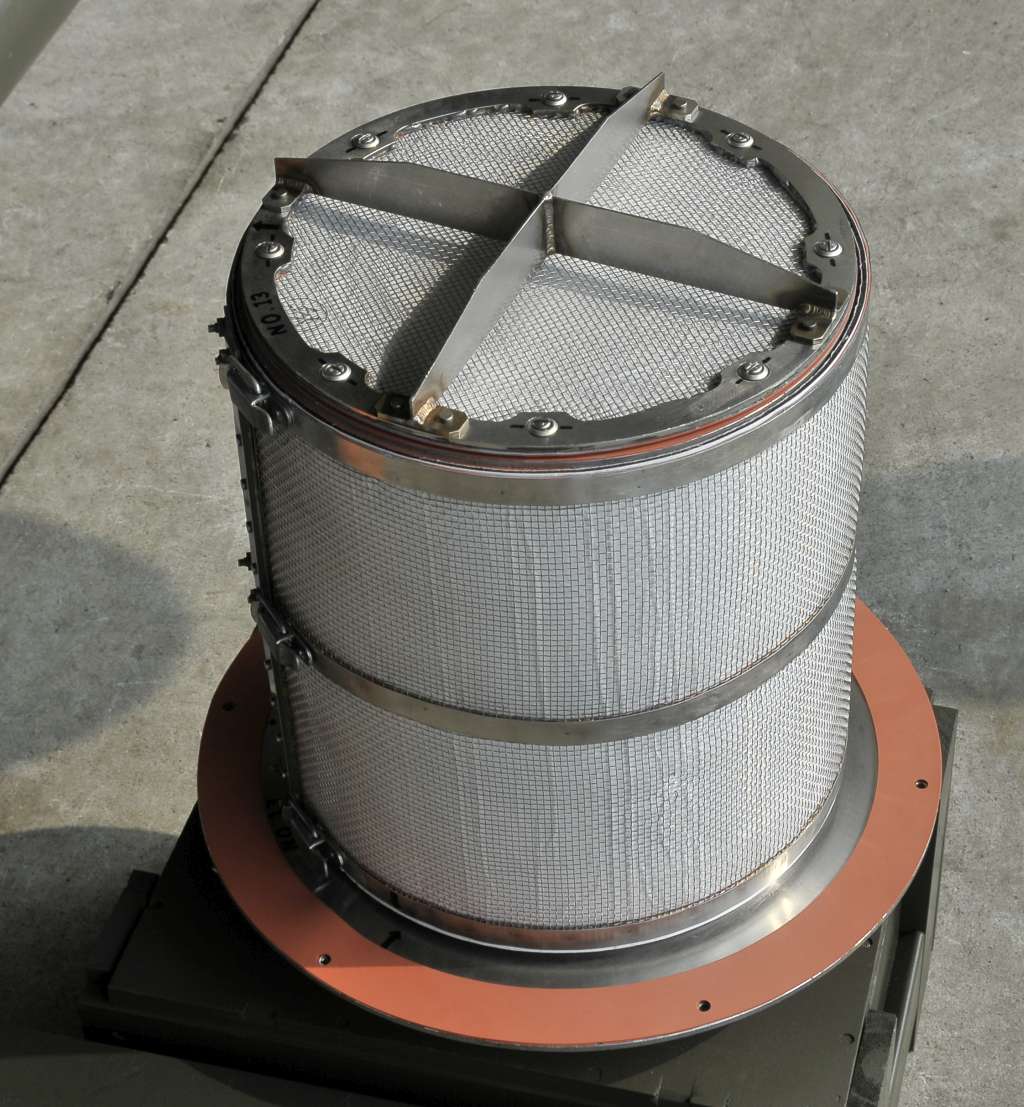

撮影2010/07/25　　酒井収　　集塵フィルター　下側が吸入側です。

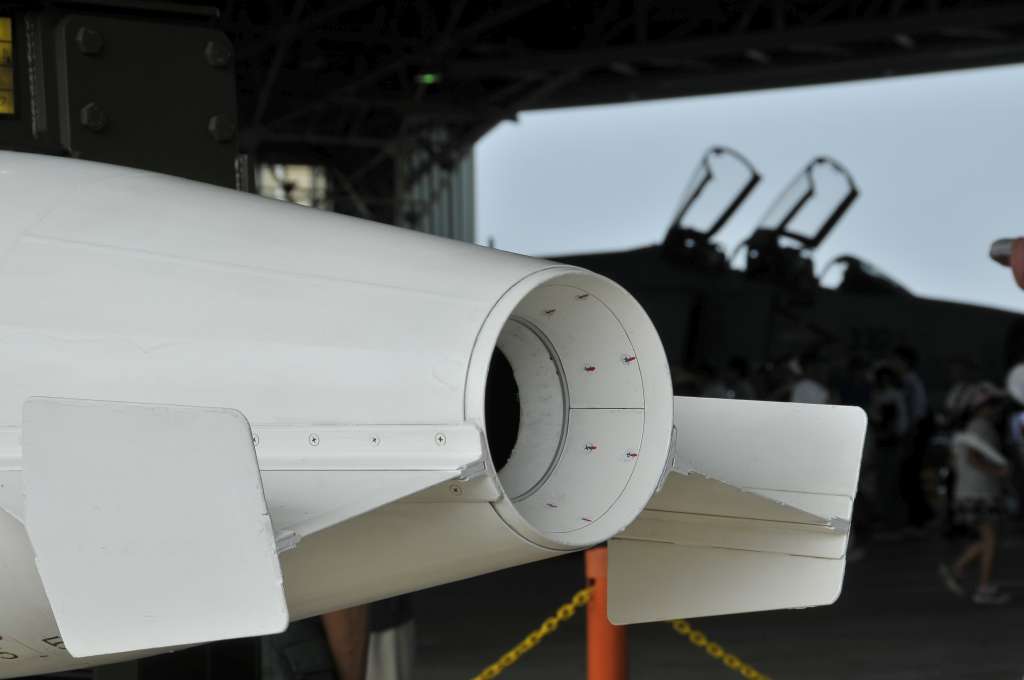

撮影2010/07/25　　酒井収　　　集塵機尾部　空気の通り抜け穴が開いています。

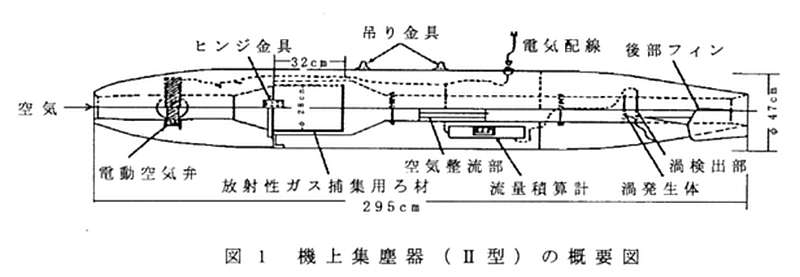

　内部構造は下記のとおりです。　（防衛省資料より）


　航空自衛隊公式ホームページに　『高空における放射能塵の調査研究 - 防衛省・自衛隊』　というものが紹介されています。　リンク
　現在は大気中に含まれている放射性希ガス　キセノンの捕集も行っていると書かれています。
