新 F-86F タイヤとホイルの刻印について
航空機の車輪ですが大戦機などタイヤとホイルの刻印から使用機体を推測したりしている例が多いと思いますが、今回 F-86Fの車輪について沢山の表示があり普段の写真では見ることのない部分を紹介したいと思います。
また、今回のタイヤは再生タイヤです。 マーキングにも特徴があります。
撮影2023/11/06 イガテック

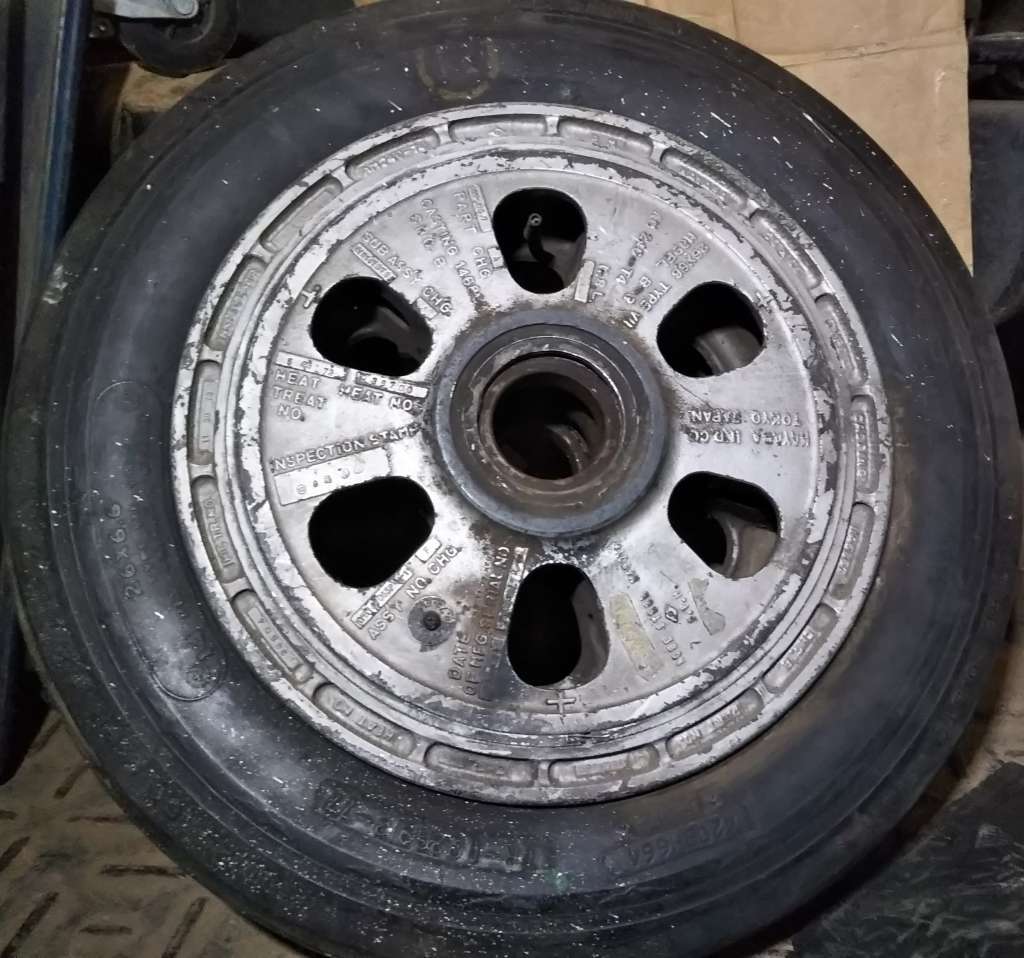

![](AT-F86F-WHEEL_TIRE-01.jpg)
ホイル内側 各部拡大

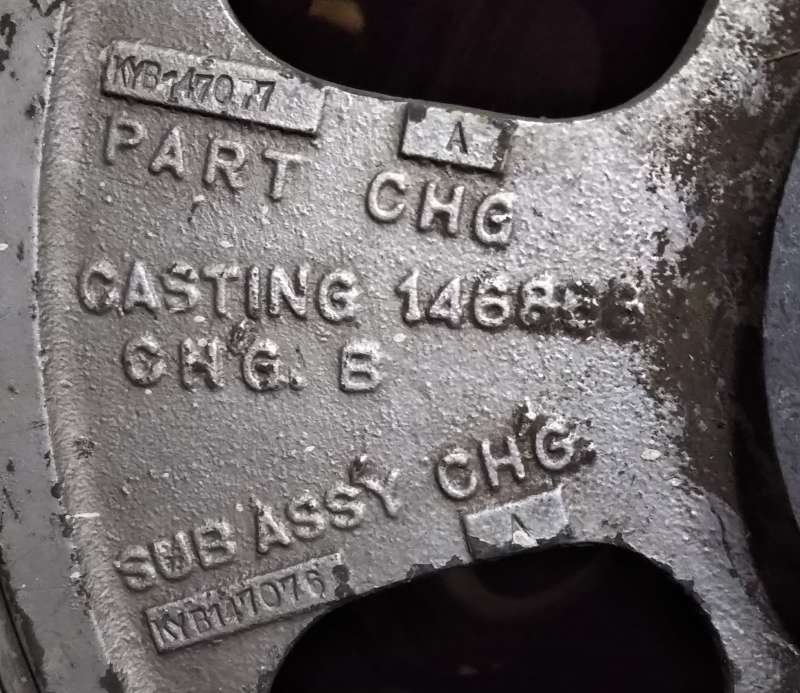

PARTS No. KYB14707 CHG.
A
CATTING 1468666 CHG. B
SUB ASSY 147076
CHG. A
![](AT-F86F-WHEEL_TIRE-03.jpg)

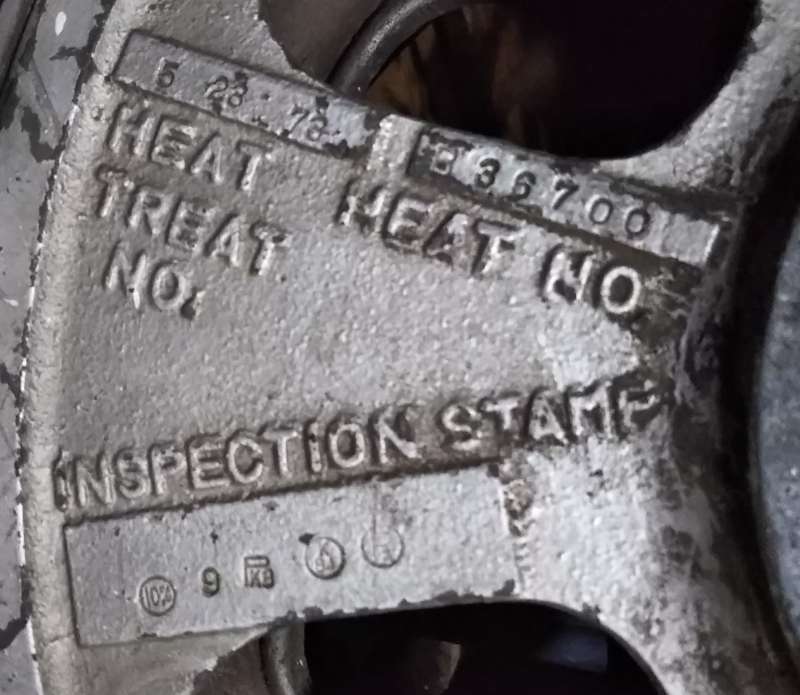

HEAT TREAT NO. 5 28 73 (1973/05/28の日付) HEAT NO
B36700
INSPECTION STAMP
![](AT-F86F-WHEEL_TIRE-06.jpg)

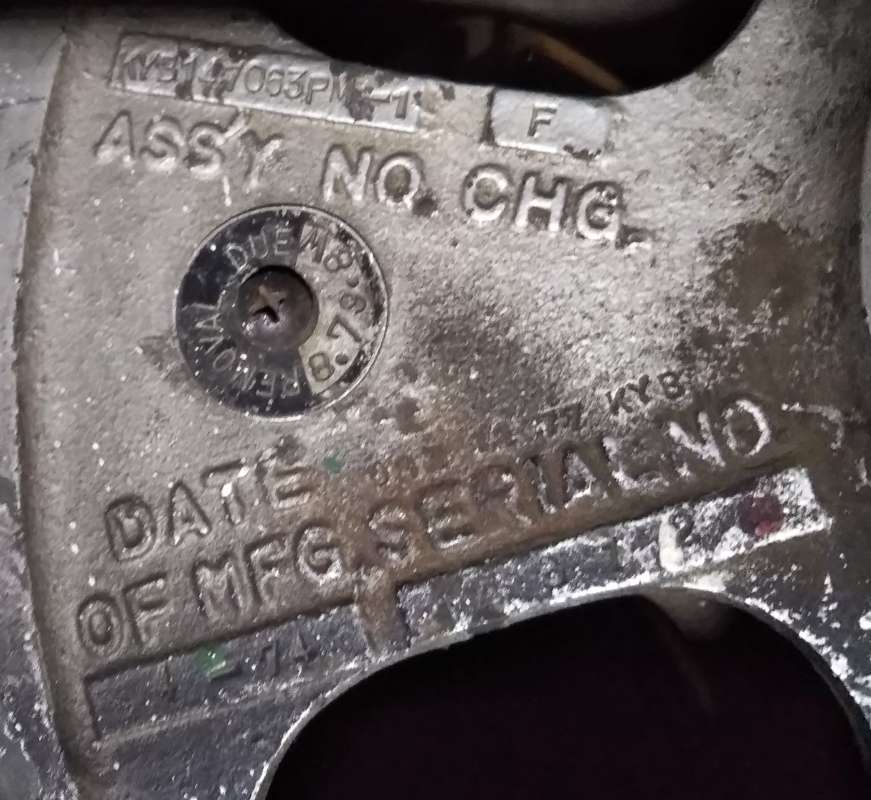

ASSY NO. KYB147063PM-1 CHG. F
REMOVAL DUE
8.79.8W <- 1979/08 の日付と思われる。
DATE OF MFG 4-74
(1974/04) SERIAL NO. A312
SERIAL NOの上に 08 12 77
KYB との刻印あり 1977/08/12の日付と思われる。
![](AT-F86F-WHEEL_TIRE-08.jpg)

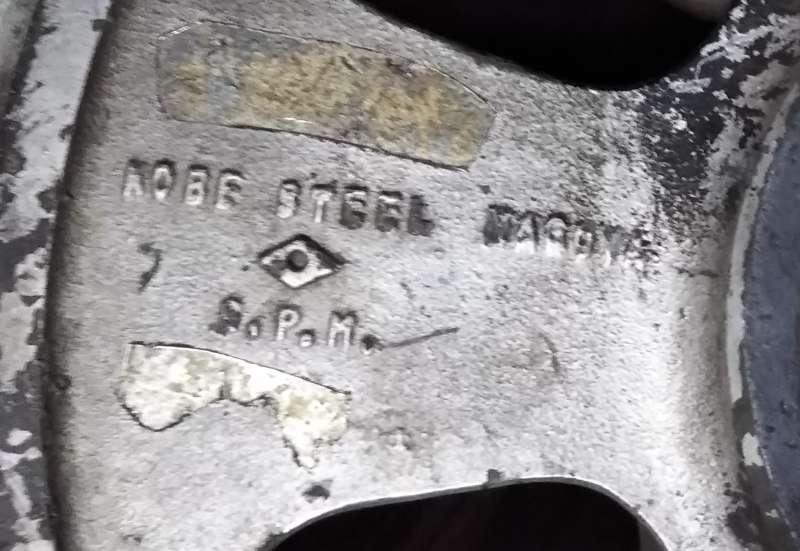

KOBE STEEL MAGgy S.P.M.
![](AT-F86F-WHEEL_TIRE-09.jpg)

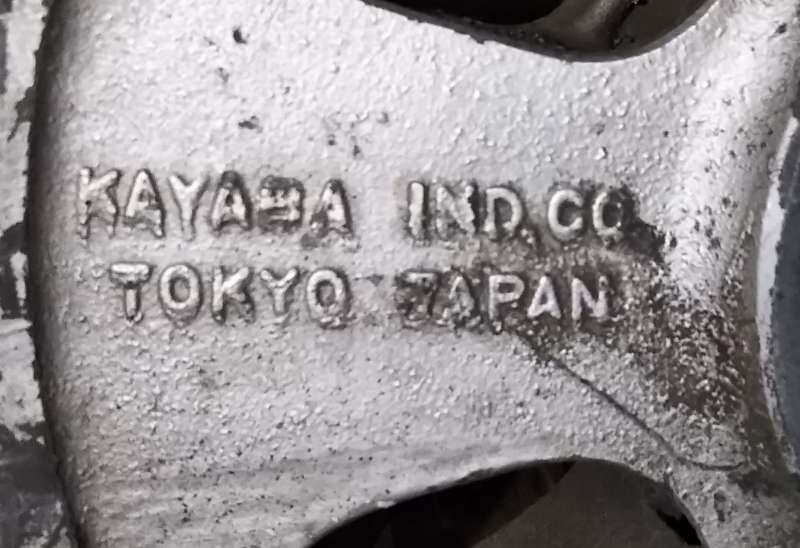

KAYABA IND.CO TOKYO JAPAN
![](AT-F86F-WHEEL_TIRE-10.jpg)

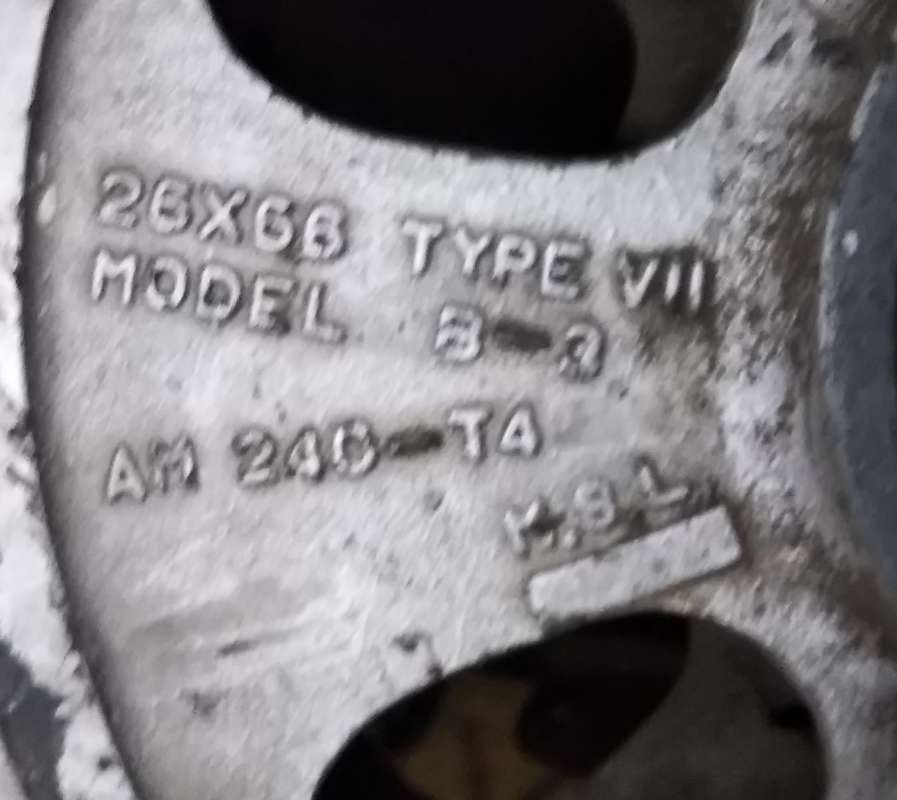

26X6.6 TYPE VII
MODEL B-3
M.8.L
![](AT-F86F-WHEEL_TIRE-11.jpg)

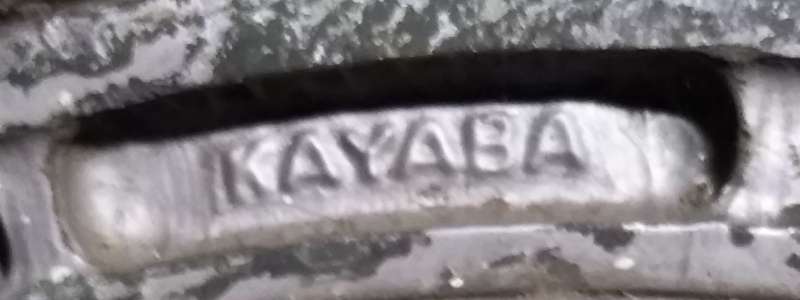

KAYABA
![](AT-F86F-WHEEL_TIRE-28.jpg)

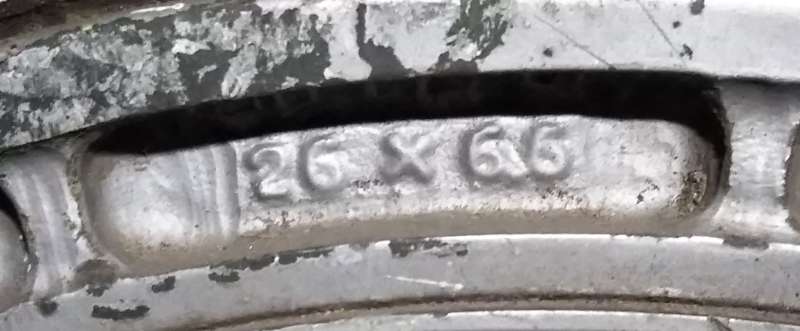

26X6.6
![](AT-F86F-WHEEL_TIRE-27.jpg)

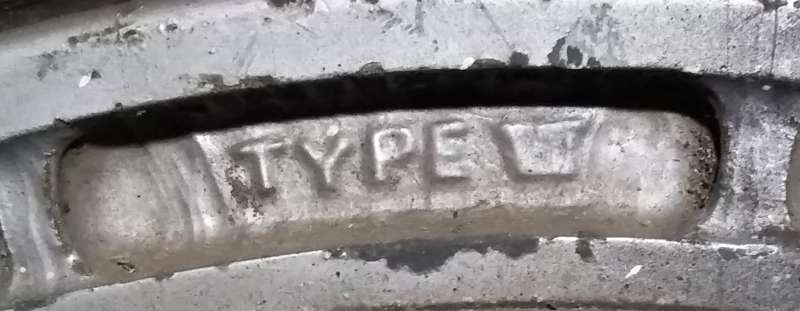

TYPE VII
![](AT-F86F-WHEEL_TIRE-26.jpg)

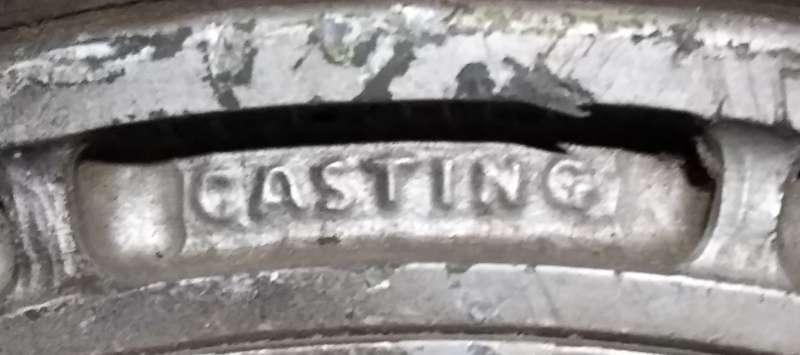

CASTING
![](AT-F86F-WHEEL_TIRE-25.jpg)

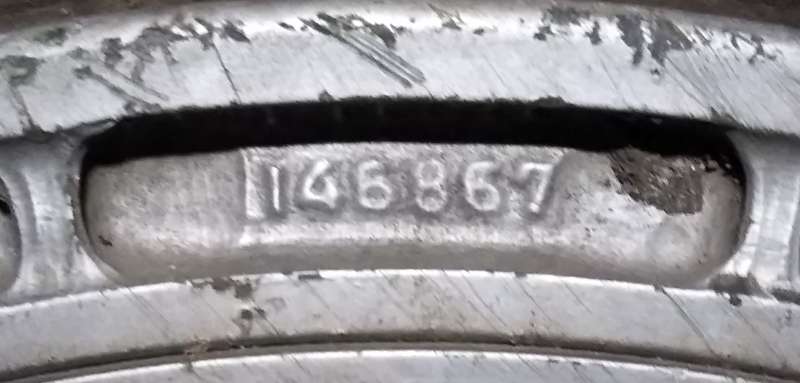

146867
![](AT-F86F-WHEEL_TIRE-24.jpg)

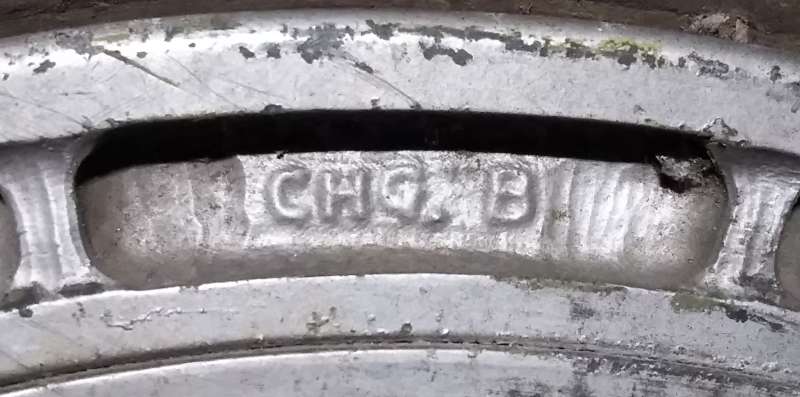

CHG. B
![](AT-F86F-WHEEL_TIRE-23.jpg)

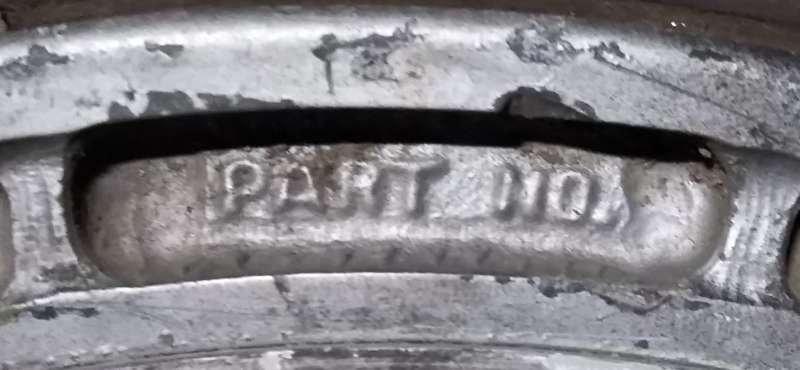

PART NO.
![](AT-F86F-WHEEL_TIRE-22.jpg)

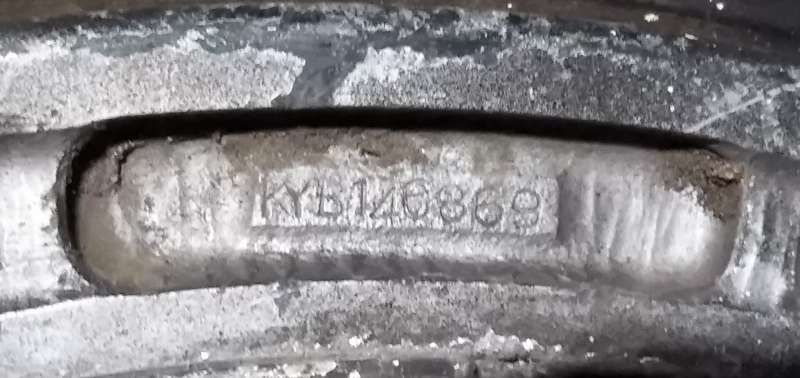

KYB140869
![](AT-F86F-WHEEL_TIRE-21.jpg)

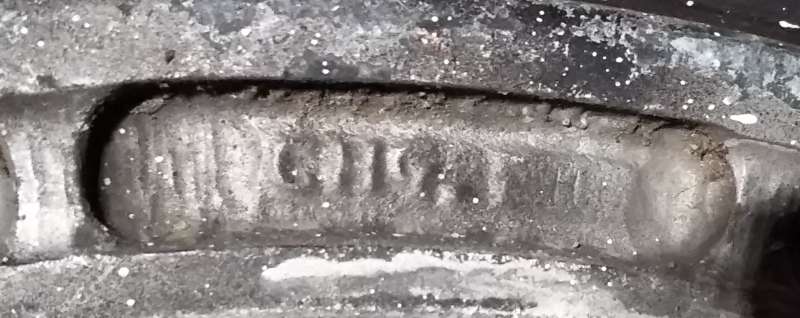

CHG. H
![](AT-F86F-WHEEL_TIRE-20.jpg)

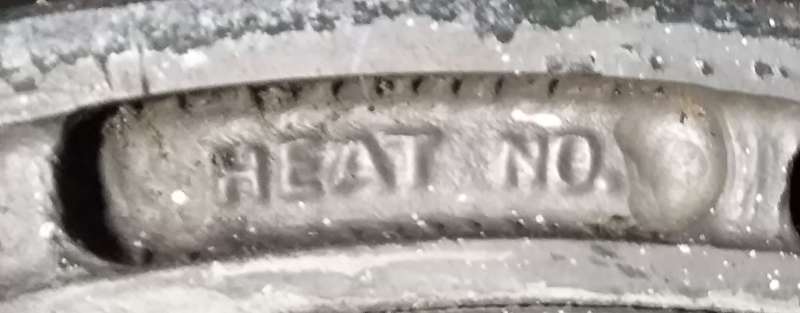

HEAT NO.
![](AT-F86F-WHEEL_TIRE-19.jpg)

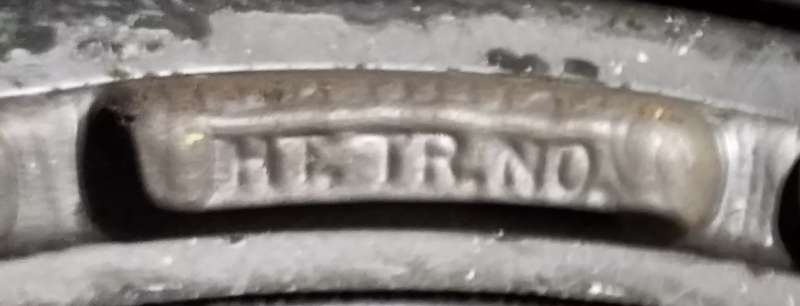

HT.TR.NO.
![](AT-F86F-WHEEL_TIRE-18.jpg)

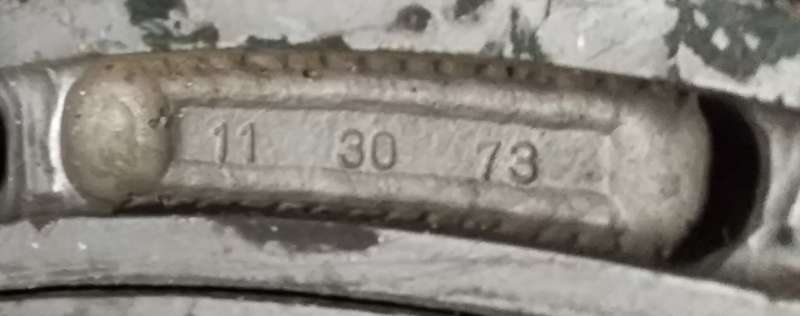

11 30 73 (1973/11/30)
![](AT-F86F-WHEEL_TIRE-17.jpg)

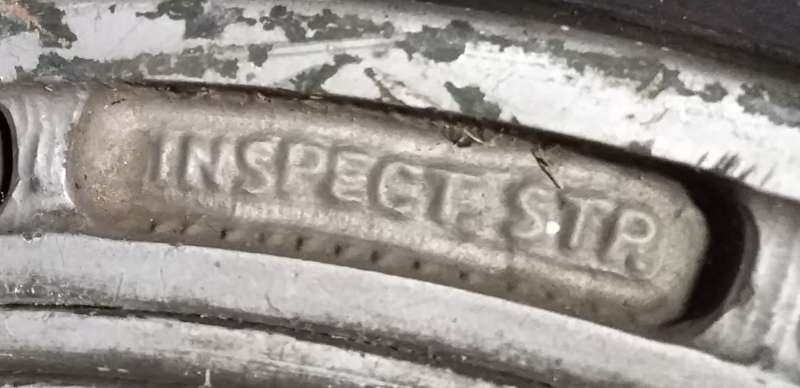

INSPECT. STP.
![](AT-F86F-WHEEL_TIRE-16.jpg)

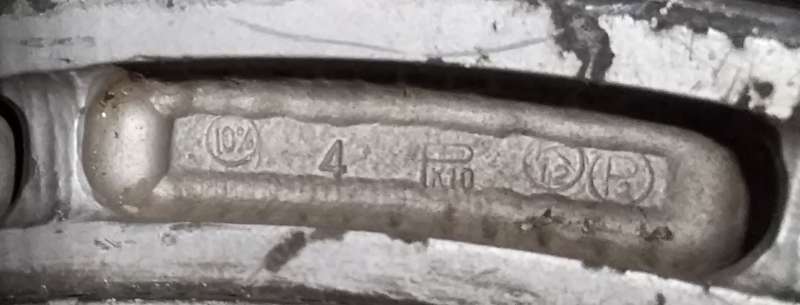

中心側に書かれている刻印と2番目の数字が異なっています
![](AT-F86F-WHEEL_TIRE-15.jpg)

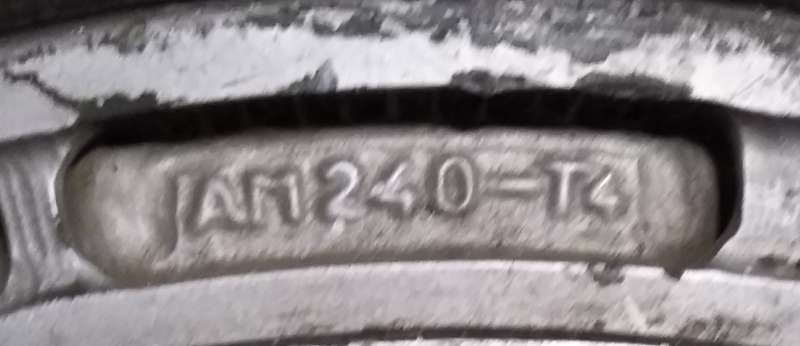

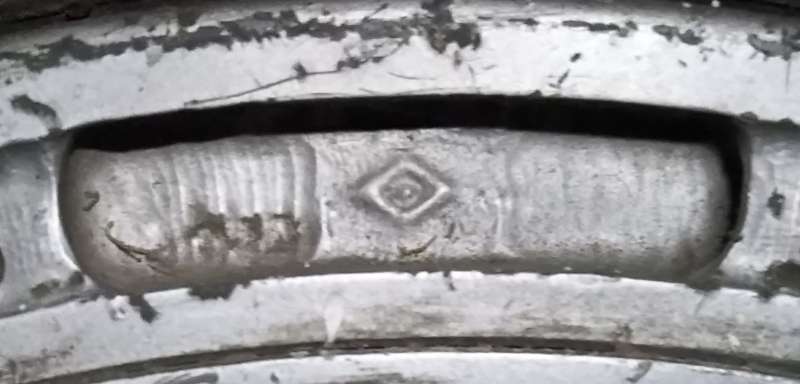

AM240-T4
![](AT-F86F-WHEEL_TIRE-13.jpg)

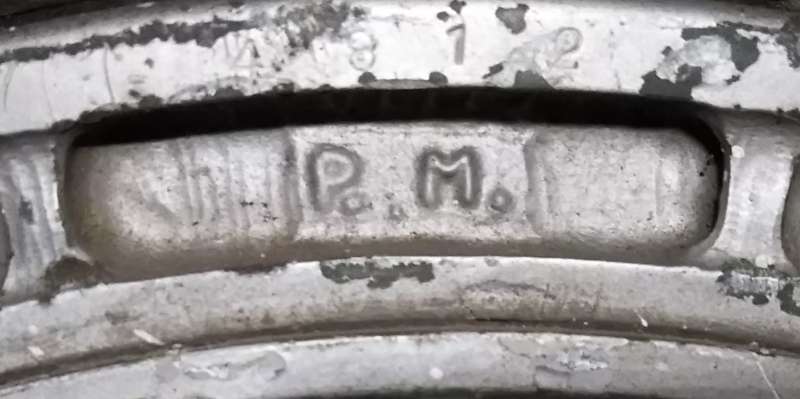

P.M.
![](AT-F86F-WHEEL_TIRE-12.jpg)
タイヤ外側

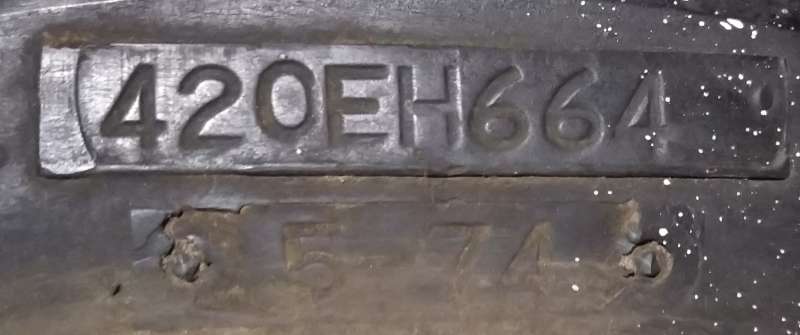

42−EH664
5-74 <-タイヤ製造
![](AT-F86F-WHEEL_TIRE-30.jpg)

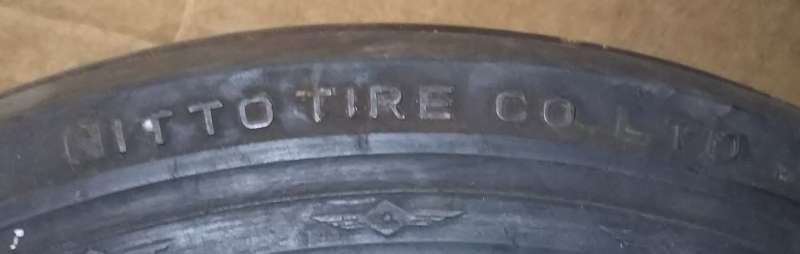

NITTO TIRE CO.LTD
![](AT-F86F-WHEEL_TIRE-32.jpg)

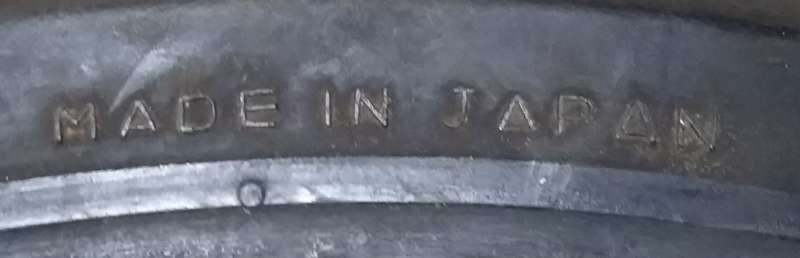

MADE IN JAPAN
![](AT-F86F-WHEEL_TIRE-31.jpg)

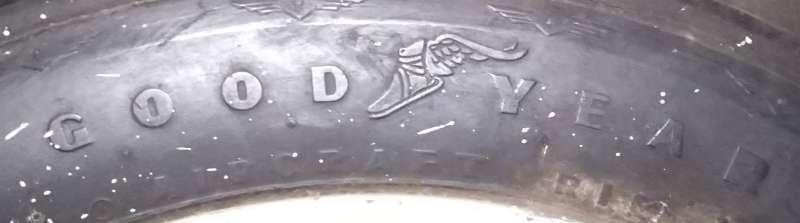

GOODYEAR
AIR CRAFT RIB
![](AT-F86F-WHEEL_TIRE-33.jpg)

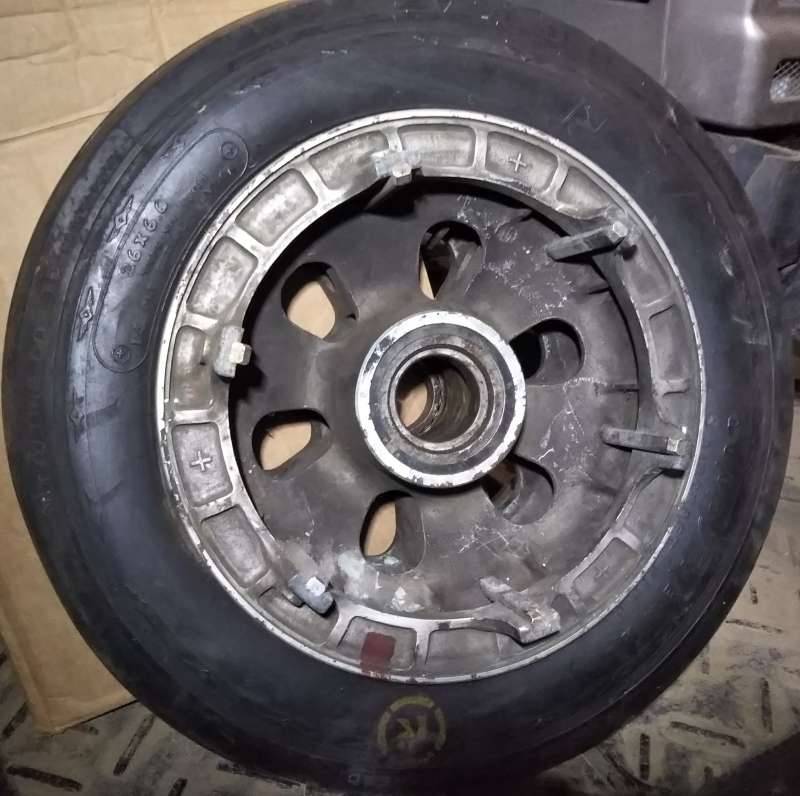

タイヤ内側
![](AT-F86F-WHEEL_TIRE-37.jpg)

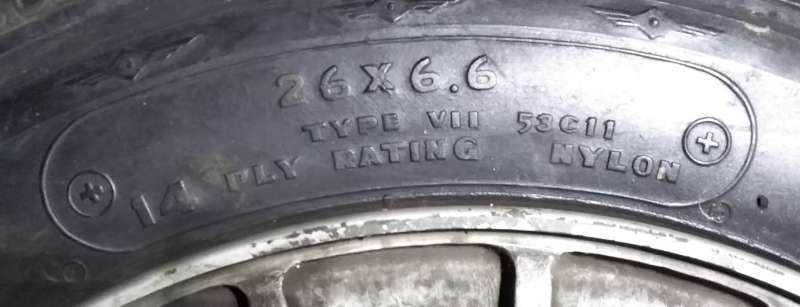

26 X 6.6
TYPE VII 53C11
14 PLY RATING NYLON

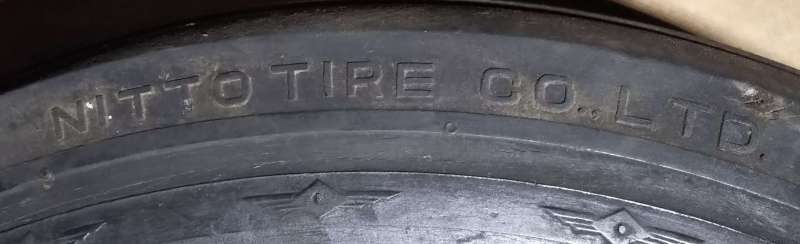

NITTO TIRE CO.LTD.
![](AT-F86F-WHEEL_TIRE-36.jpg)

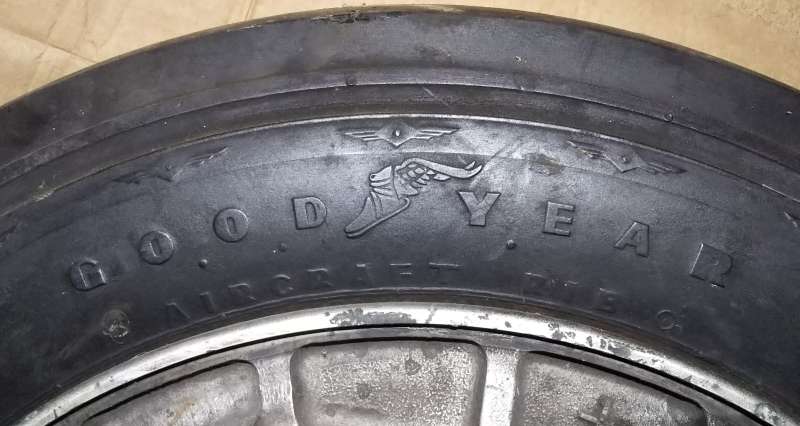

GOODYEAR
AIR CRAFT RIB
![](AT-F86F-WHEEL_TIRE-38.jpg)

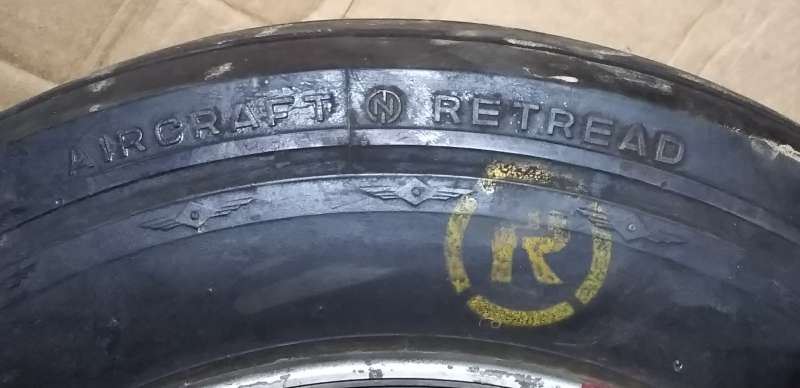

AIRCRAFT RETREAD <-再生タイヤと表記 Rマークは再生タイヤのマーキング
![](AT-F86F-WHEEL_TIRE-39.jpg)
今回 表記の補足程度の記載としています。
それぞれの意味については今後しらべてみると面白いかも。
