脚下げ確認の鏡


提起 クイーンエアの脚下げ確認の鏡
 ロッキードP-38ライトニングの鏡
レイセオンビーチUC-12Fキングエアの鏡
UC-12Wには鏡が無い?
レイセオン ビーチUC-12Wキングエアの鏡
 レイセオン ビーチTC-90キングエアの鏡
 新 レイセオン ビーチLC-90キングエアの鏡
 セスナ310の鏡
 グラマンS2F-1トラッカーの鏡




問題提起 2007/04/19 にばさん

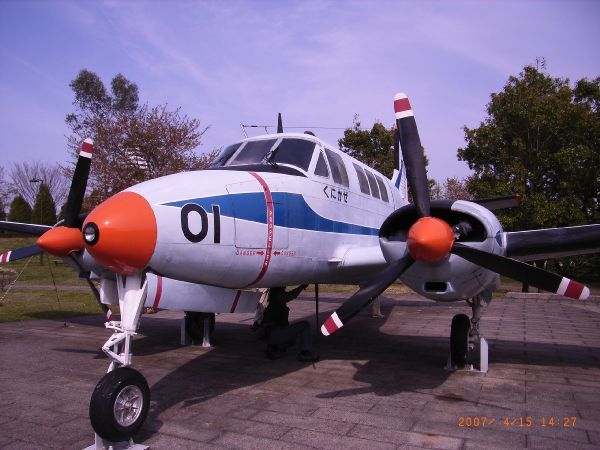

つくば市 国土地理院構内に展示中のビーチクラフトB-65Pクイーンエア 9101(元JA5061)

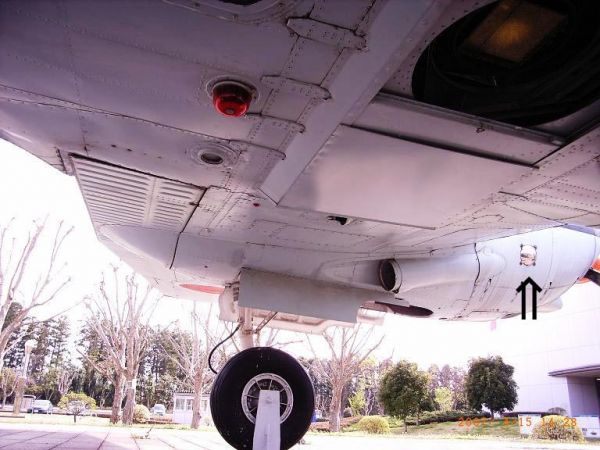

 排気管の右に光ったものが見えますが、金属製の凸面鏡です。パイロットから胴体側を見るのでしょうが、左の鏡に右主脚が胴体越に見えるのでしょうか? ヘリコプターのミラーは見たことがありますが飛行機では初めてです。

 ミラーと言えば最近の旅客機のオーバーヘッドの荷物入れに鏡がつけてあり、忘れ物の防止に役立っているようで、 これも日本のメーカーが考案しました。鏡で思い出すのはヴァイカウントのトイレは壁上半分が大きな鏡でした。自分の小用をたしている姿が写りびっくりしたことがあります。

 鏡ついでにもう一つ重要な鏡があります。インスペクション・ミラーです。
 昔は小さな点検孔を開け、歯医者が使う鏡を少し大きくしたような角度が変えられる鏡で、機体構造部材に異常がないか点検した時代がありました。

機体の経歴等については茨城県A3004参照


ロッキードP-38ライトニングの鏡について 2007/04/20 佐伯邦昭   P-38

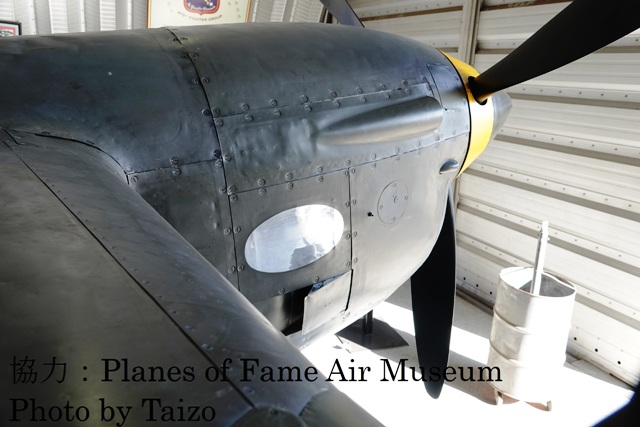

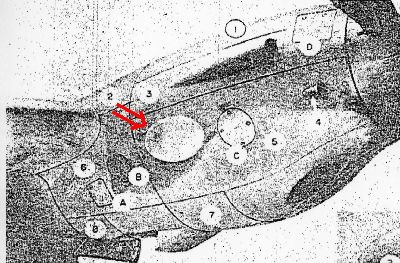

 絵塗師さんから、ロッキードP-38にも鏡が付いているよという連絡がありました。そこでP-38のTechnical Orderを見ますと、左エンジンナセル内側矢印のところに楕円形のものがあります。

参考 P-38のTechnical Order 文林堂提供

 そして、世界の傑作機のP-38シリーズのなかに(着陸装置目視点検用)なる説明がありました。文林堂さんのご好意でカラー写真とともに転載を許可していただいたので紹介します。

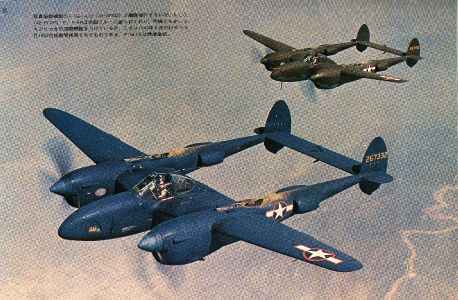

旧「世界の傑作機106」 P-38 ライトニング(1929 Feb.)から左38ページ、右32ページ (C)文林堂許可済み

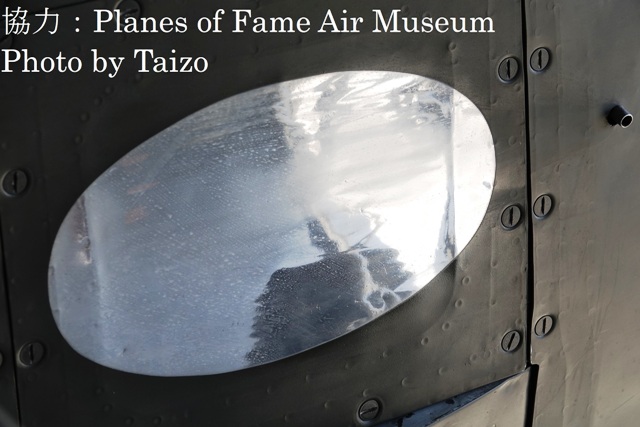

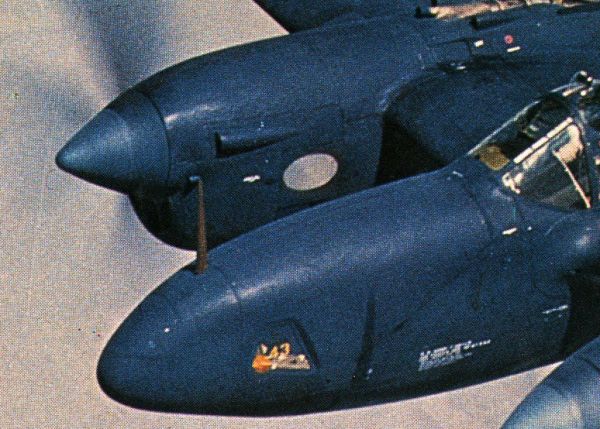

クローズアップ 右エンジンナセル中央の鏡

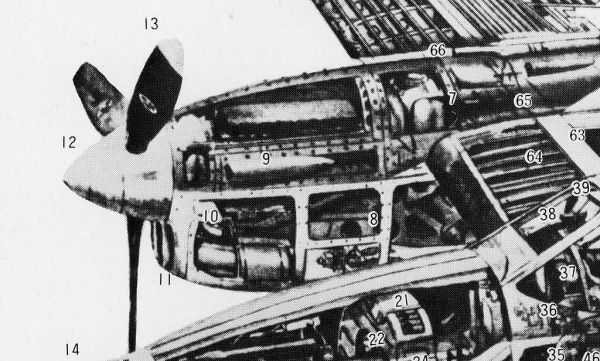

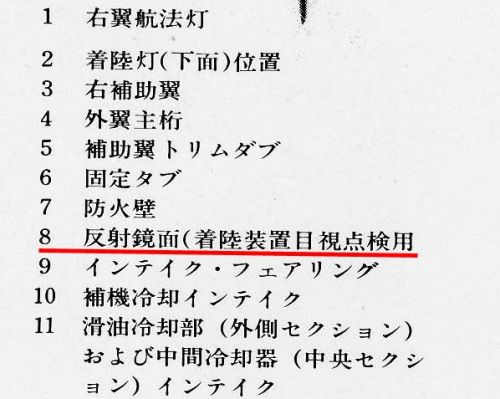

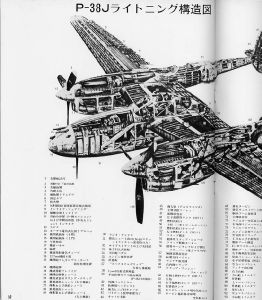

クローズアップ 解剖図と説明 8 反射鏡面(着陸装置目視点検用)

 この解剖図の反射鏡面なる説明が当方で所持する文献のなかでは唯一の記述です 。旧「世界の傑作機 106」に実用試験型YP-38のカラー写真が載っていますが、これには鏡がありませんので、テストを繰り返すうちに、当然、脚の問題も発生し、鏡で三脚の状態を確認するように改善されたのでしょう。

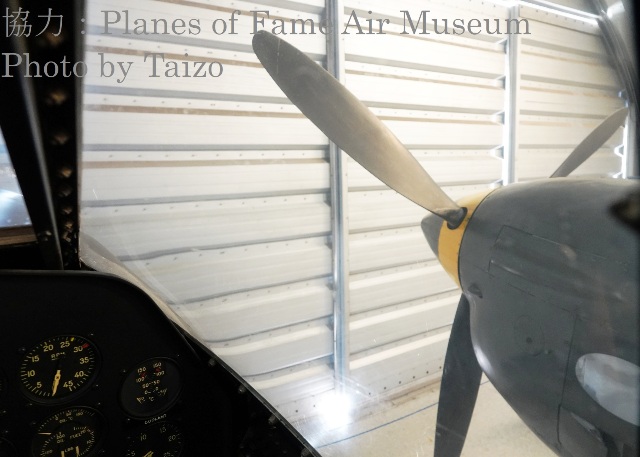

操縦席から見る 撮影中村泰三



レイセオンビーチUC-12F(USMC 163558)キングエアの鏡 2007/05/08 佐伯邦昭   2018

 クイーンエアのターボプロップ化、与圧キャビンのキングエアについて2007/05/05の岩国フレンドシップデーで確認してきました。

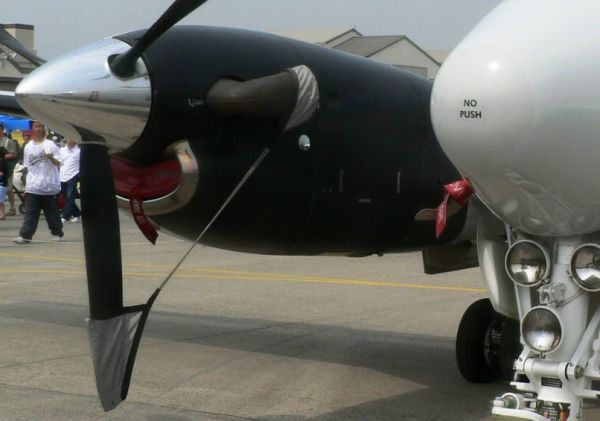

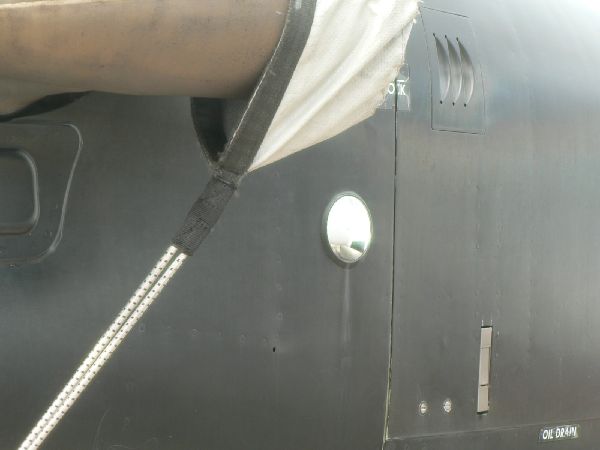

両エンジンの内側にピカピカに磨かれたステンレス製の鏡が付いています。


拡大

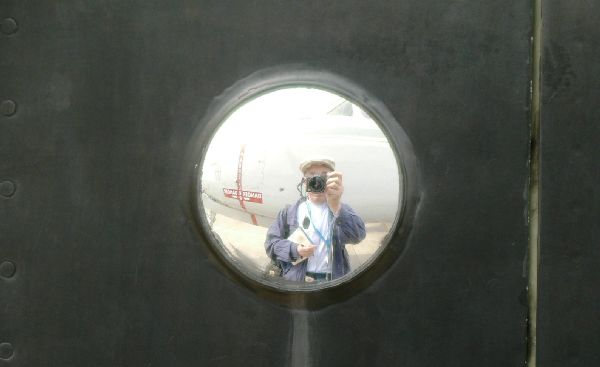

試みに吾輩の姿を映してみました。パイロットに用途を尋ねたところ、やはり3脚の確認ミラーということです。

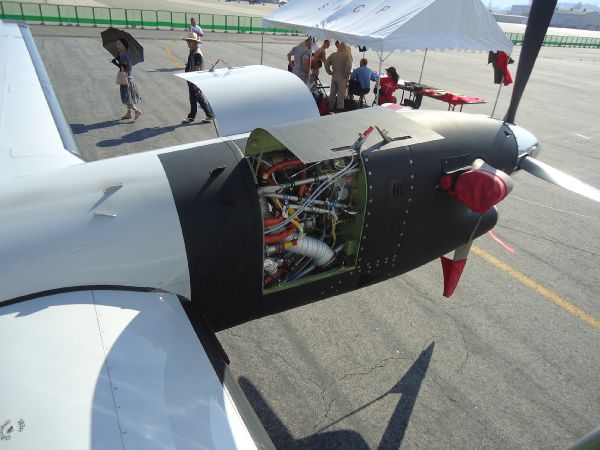

UC-12Wには鏡が無い? 2011/08/27 岩国基地サマーミュージックフェスティバルにて 佐伯邦昭

 鏡がついていない。何故かと聞いたら、納入を急いだから付け忘れたのだろう、必要なものだから取り寄せるように注文しているという返事。 レイセオンビーチが忘れたって???
 そんな馬鹿な話はないだろうと返したら、イエローハットで買ってくるかと高笑い。(以上、女性通訳を通しての会話)

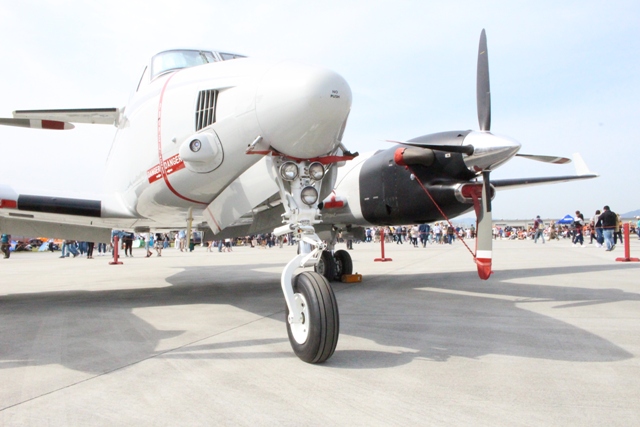

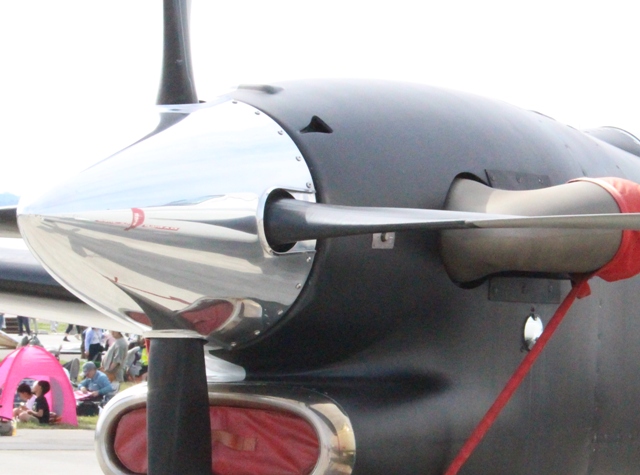

UC-12Wにも鏡はありました 2018/05/05 岩国基地フレンドシップデーにて 佐伯邦昭

ちゃんと付けておりました


 2011年のと同じ機体です。UC-12W 16826 MCAS IWAKUNI



レイセオン ビーチTC-90キングエア(海上自衛隊 6821)の鏡 TC-90

2019/01/21 大石治生さんから

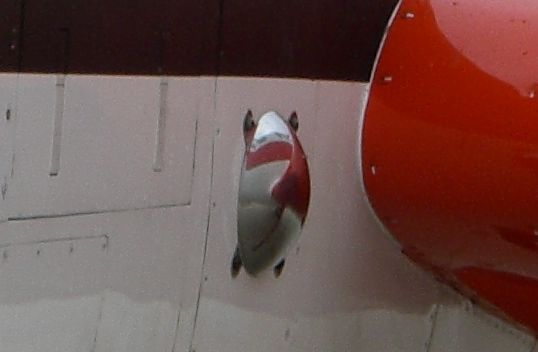

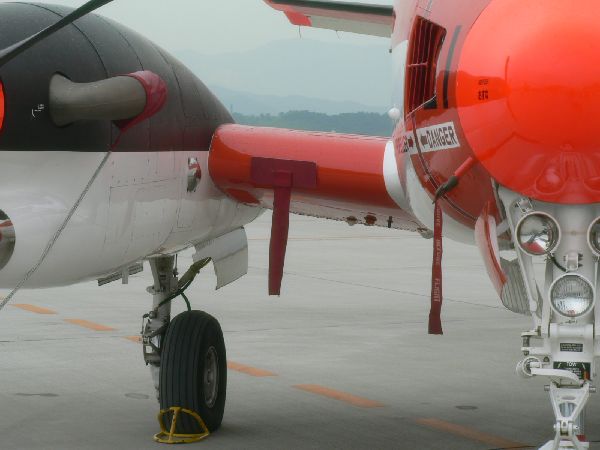

 「脚下げ確認の鏡」でビーチTC-90キングエアですが、操縦席に座って鏡を覗いてみましたが、脚は見えませんでした。整備員の方に聞いて見ると、TC-90の場合は胴体下部の左右にある脚ロックの指示灯を見るための鏡だそうです。


UC-12とは、取り付けの形状が違います。

撮影2007/06/13 防府北基地 佐伯邦昭





 レイセオン ビーチLC-90キングエア(海上自衛隊 9302)の鏡 LC90

2019/04/29 YS45さんから

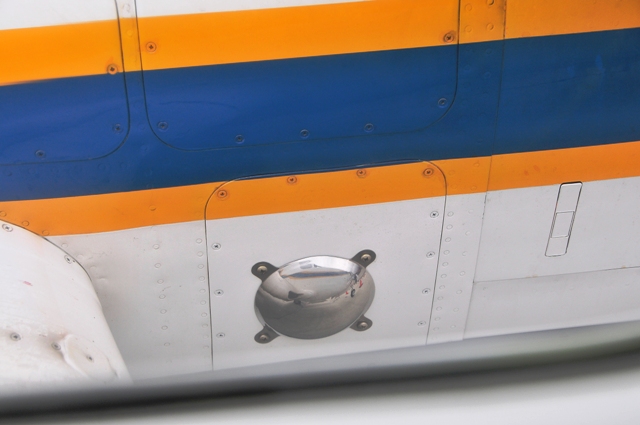

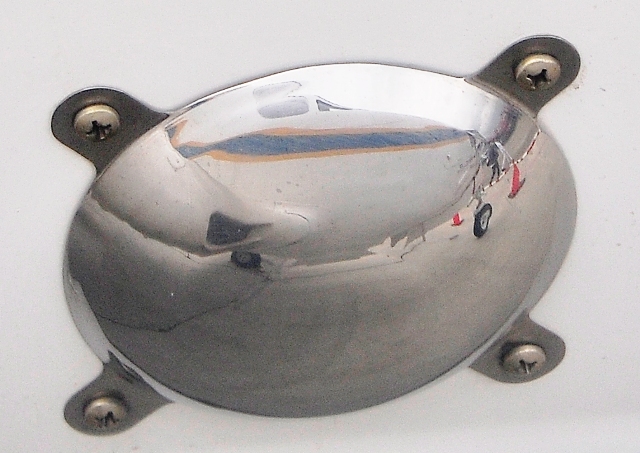

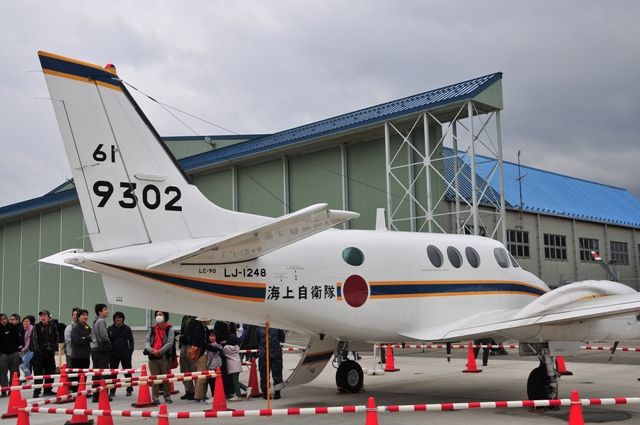

  厚木でLC-90が機内公開されたのを良いことに 、脚出し確認ミラーを機長席のサイドウィンドゥから人間目線で撮影してみました。前脚主脚共に良く分かります。






セスナ310の鏡 a/k/a飛行少年   セスナ310

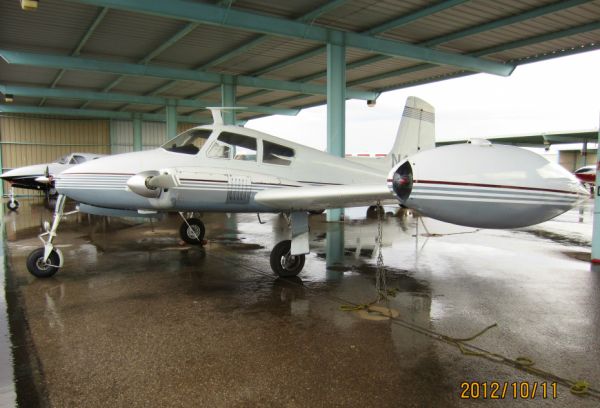

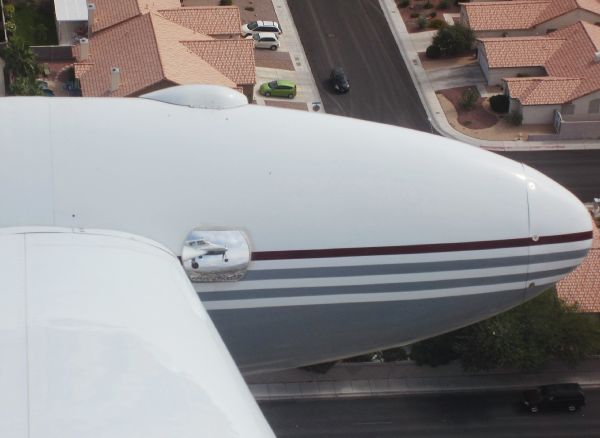

 鏡で脚の下げ確認の話題が上った事をふと思ひ出して、友人の双発セスナ機、それもクラシックな1955年製のセスナ310を借りて飛ばしていた際、例の鏡を見たら翼を地平線上まで上げるとはっきりと脚が下がっているのが判るので写真に撮りました。
 ご参考になれば幸いです。



拡大

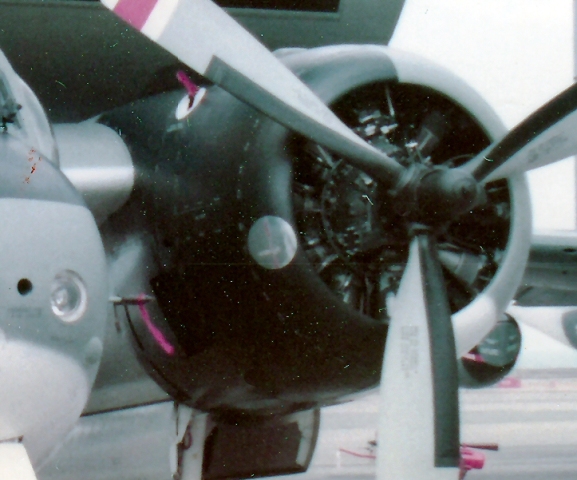

グラマンS2F-1 トラッカーの鏡  S2F

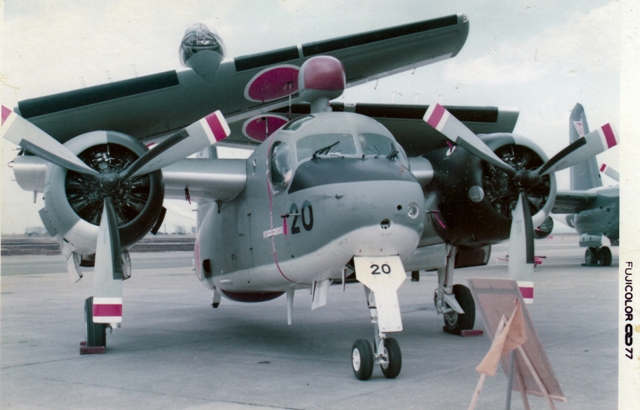

撮影1977年 八戸航空基地 Blue1



 撮影1973 那覇基地 A-330
