航空歴史館技術ノート



航空自衛隊 RF-4E, RF-4EJ 装備品について

イガテック

 2022/07/10

 航空自衛隊 ファントム戦闘機退役直前の航空祭で RF-4E, RF-4EJの装備品を格納庫内で展示していましたので説明と併せて掲載します。

RF-4E 搭載機器

AN/APQ-99 Foward Looking Radar



アメリカ テキサスインスツルメンツで開発されたレーダー。
 Jバンド(10~20GHz)帯の電波を使用。 地形回避能力を持っており、地形回避高度の設定ができるようになっている。
 写真からアンテナの反射板が上下に動くようになっているように見える。

撮影1978/09/26  偵察航空隊 ベルギー王国空軍参謀長来訪 (2019/11/30 航空祭展示物)

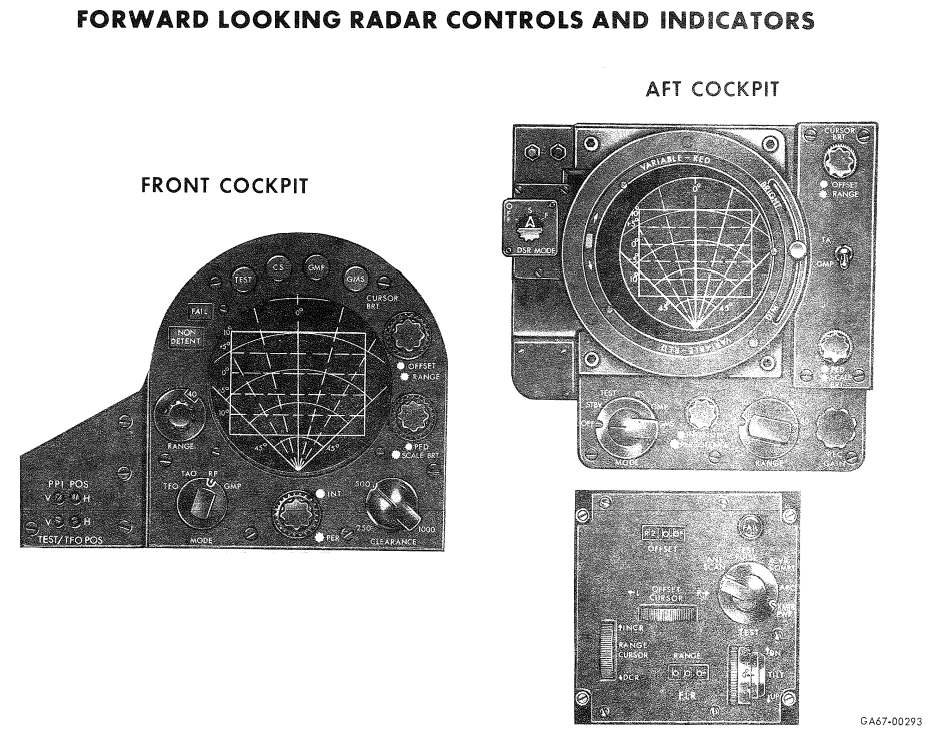

レーダー制御&表示機

資料 McCDONNEL DOUGLAS RF-4E PHANTOM II Report No F972 1967/12/01 より引用

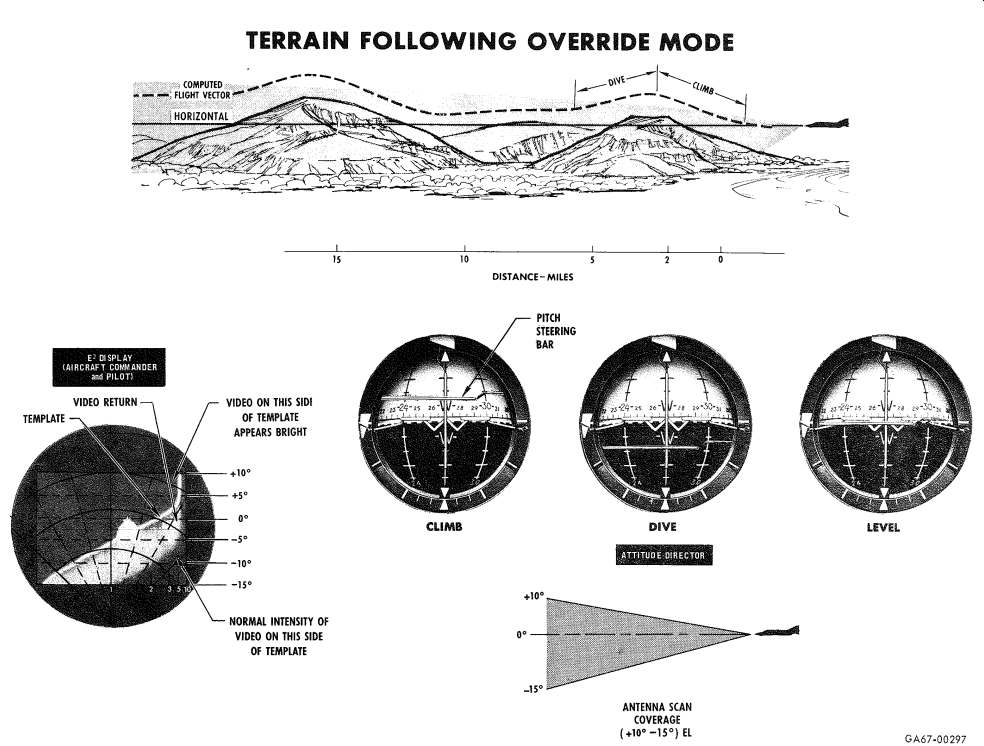

地形回避説明
 左側レーダー表示は左側が自機位置で右側は距離を示している。
 途中に見える突起が障害物。ATTITUDE表示機に上下動する針がついている。
 表示に合わせて上下の回避行動をパイロットが行うようになっているようである。

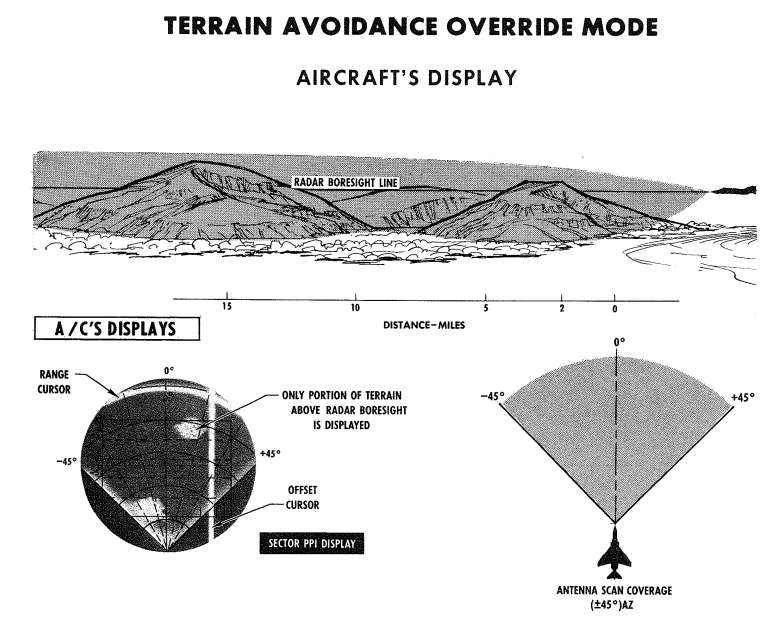

レーダーは前方を左右45度まで水平にスキャンするモードがある。
白く見える部分が障害物。



ほかにもスキャンと上下動を組み合わせたり、 地上を映し出すマッピングモードがあるようであるが、ここでは割愛します。

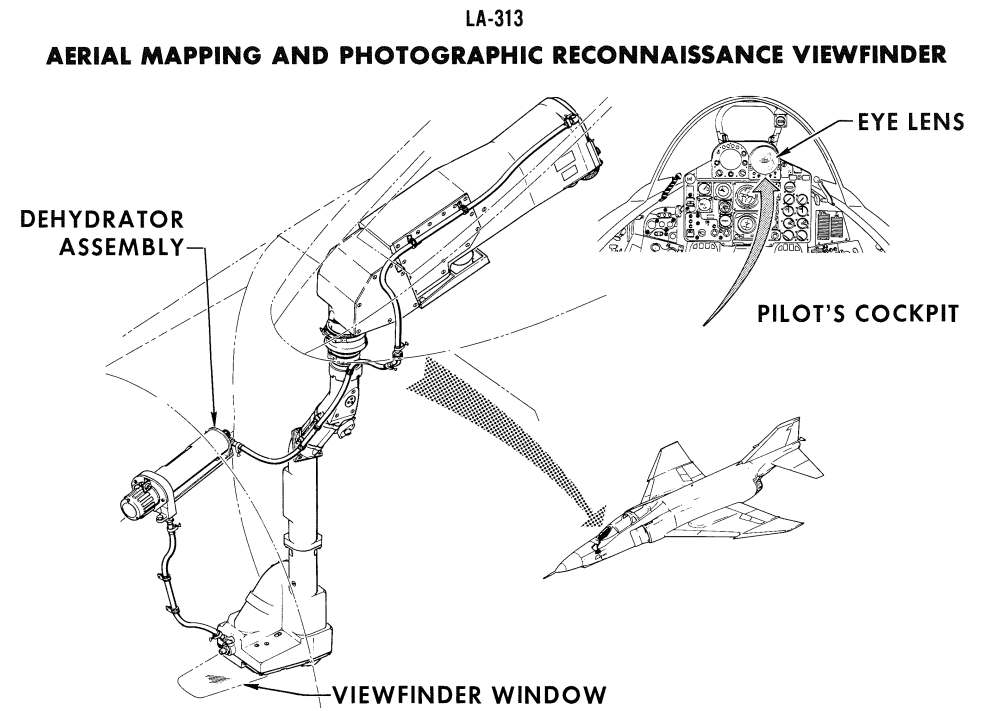

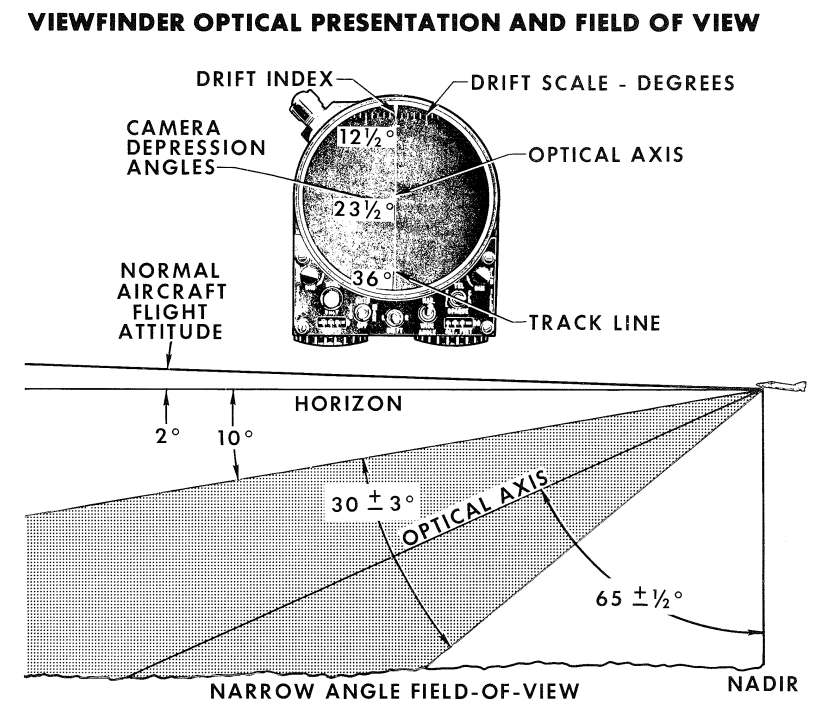

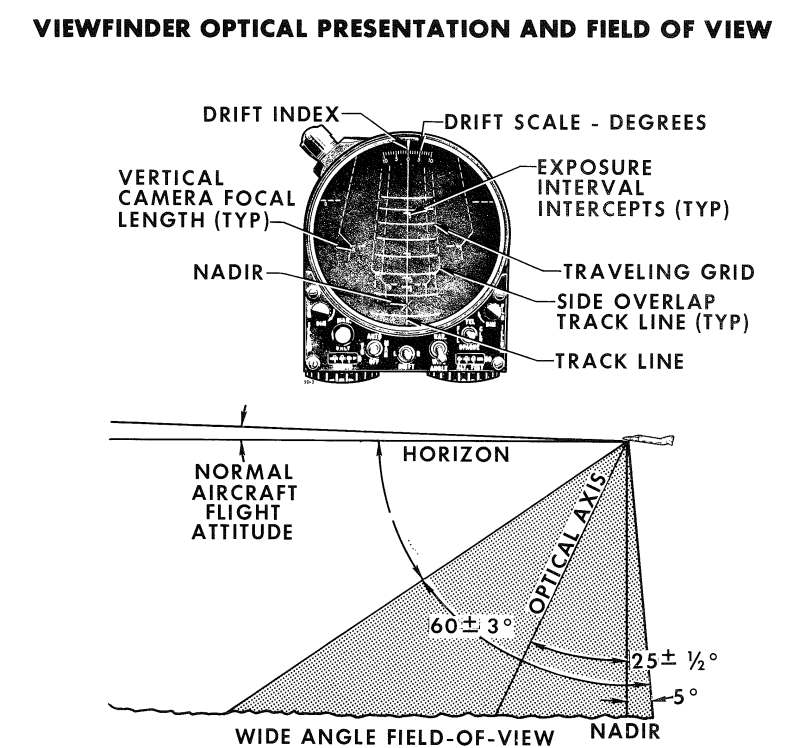

LA-313 エリアマッピング&偵察写真用ビューファインダー
カメラ撮影を行うためのファインダーが前席レーダースコープ右側に設置されています。
撮影エリアの確認などができるのでしょう。

資料 McCDONNEL DOUGLAS RF-4E PHANTOM II Report No F972 1967/12/01 より引用

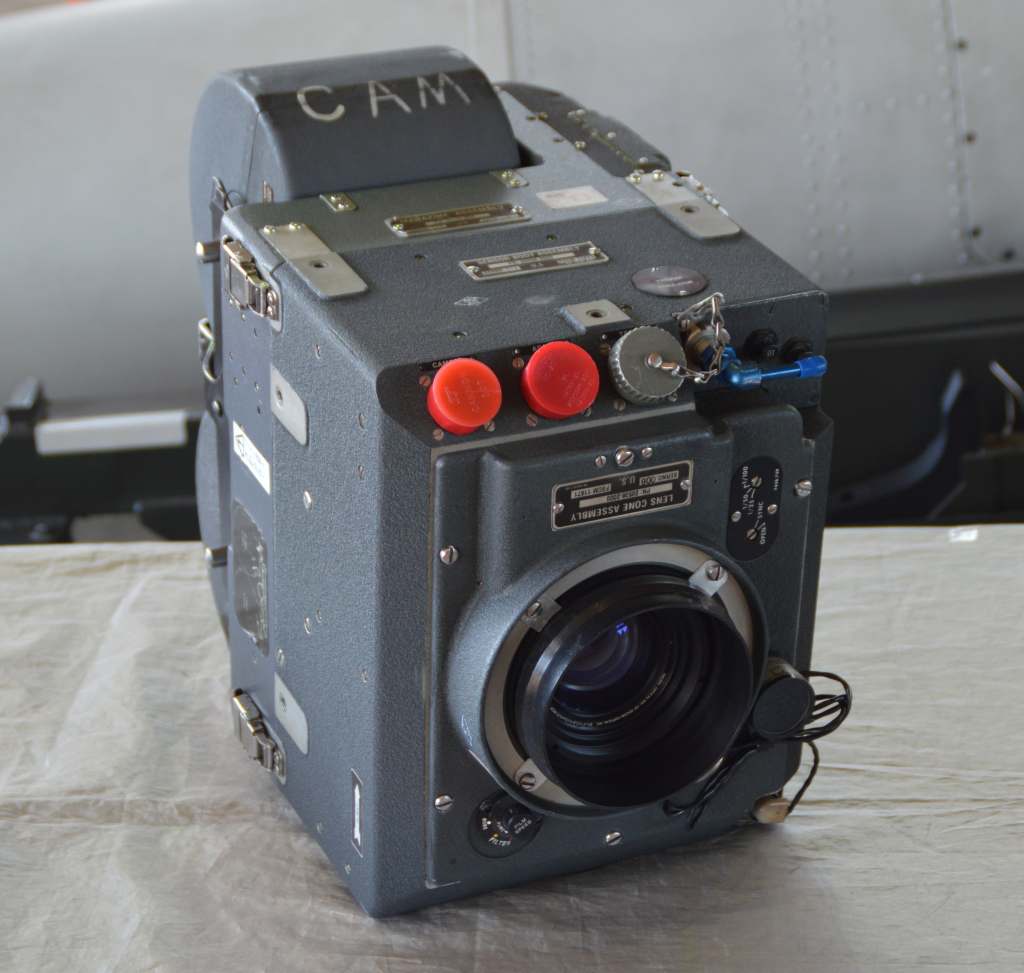

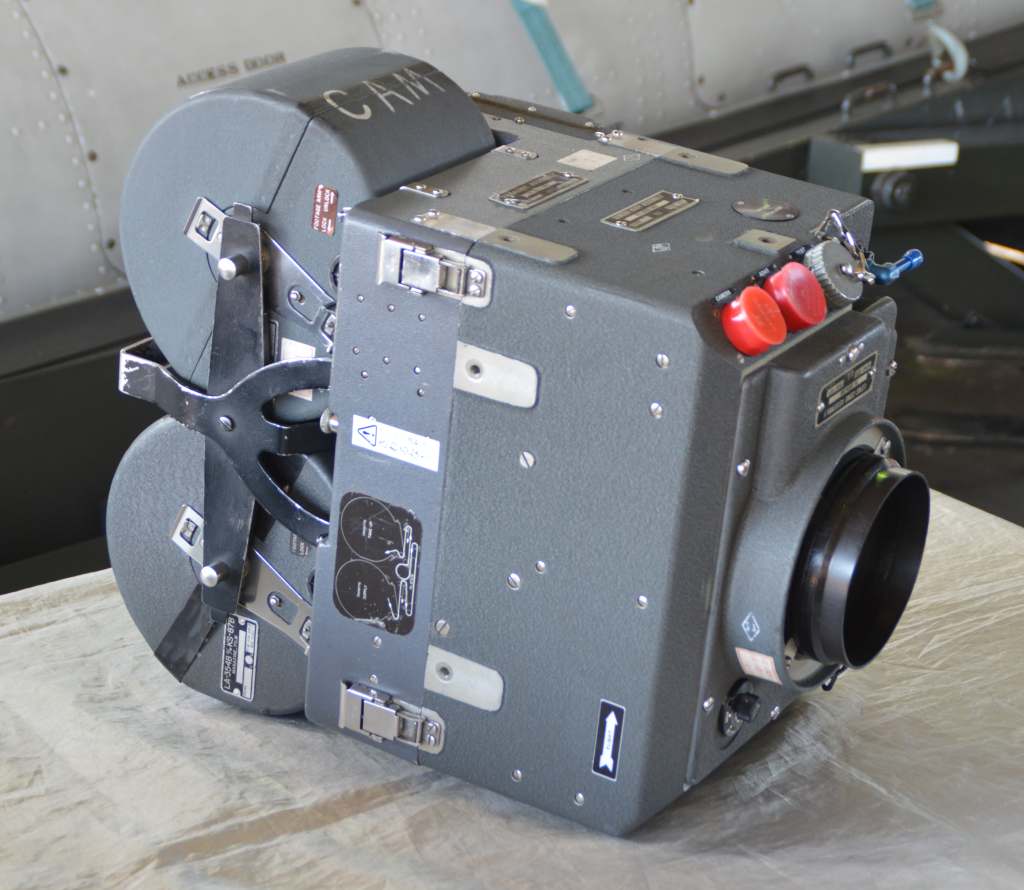

KS-87 前方偵察カメラ
撮影2019/12/11  百里基地  イガテック   航空祭展示物

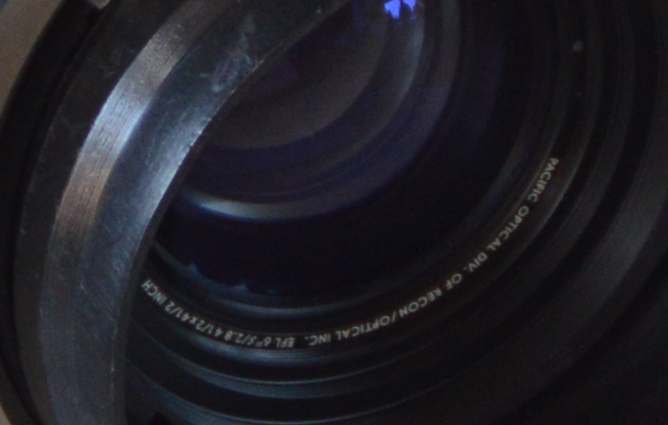

レンズは焦点距離6inchが付いていました。 F値は2.8
フィルムへの露光は4.5inch x 4.5inchと書かれています。

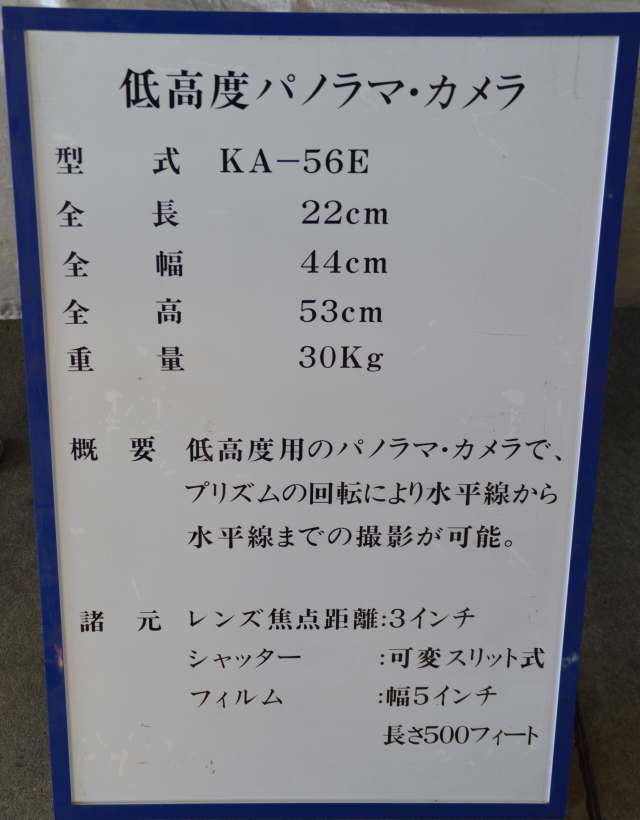

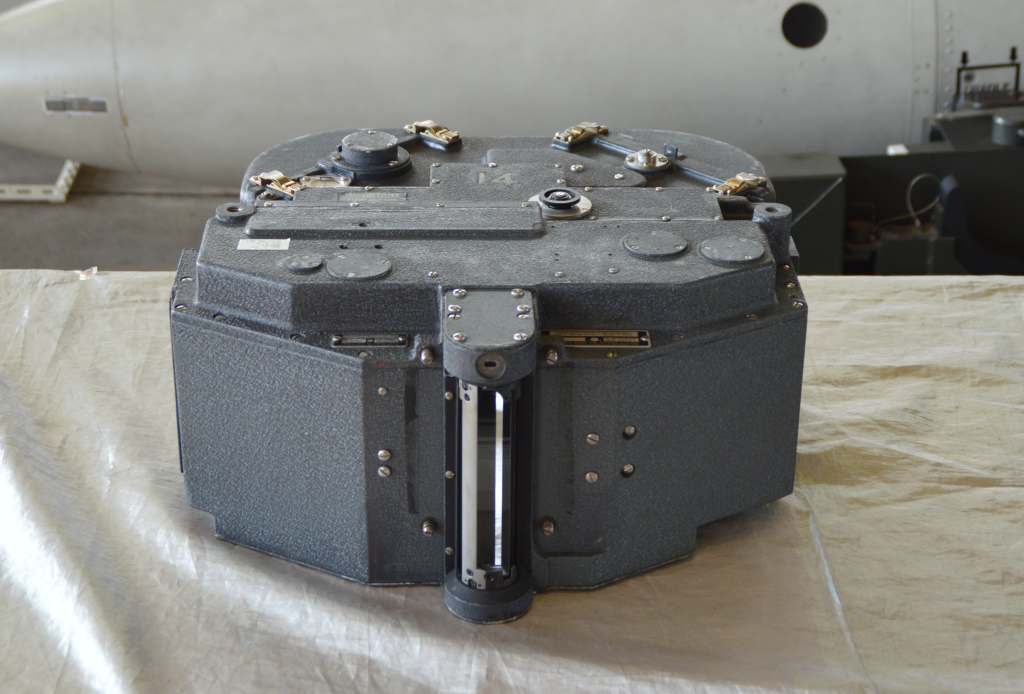

KA-56E 低高度パノラマカメラ
撮影2019/12/11  百里基地  イガテック   航空祭展示物

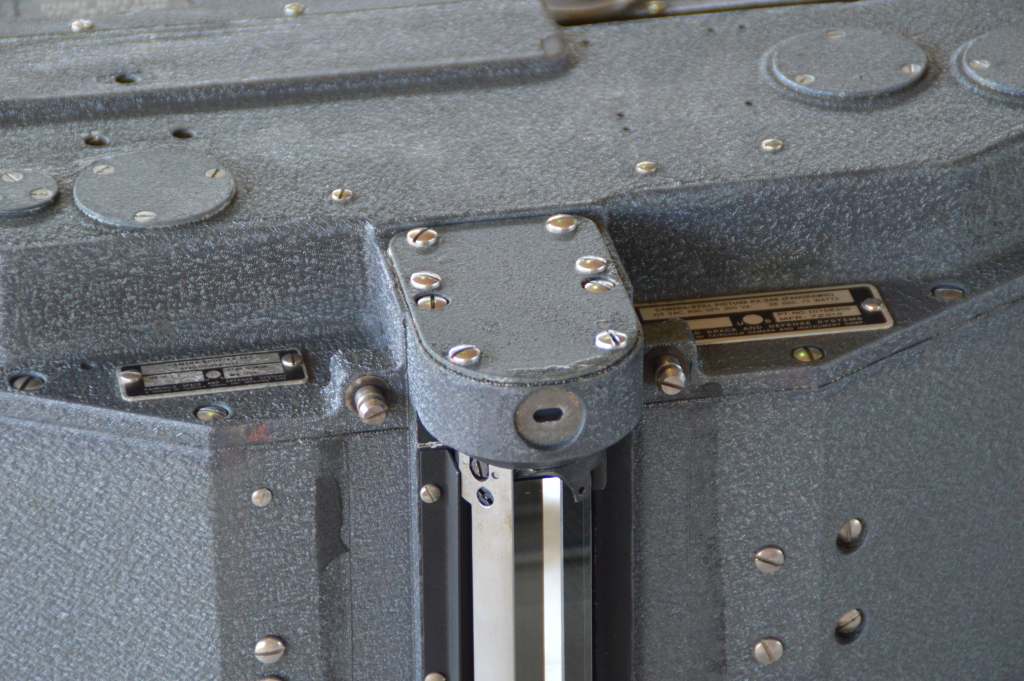

レンズのスキャン部分

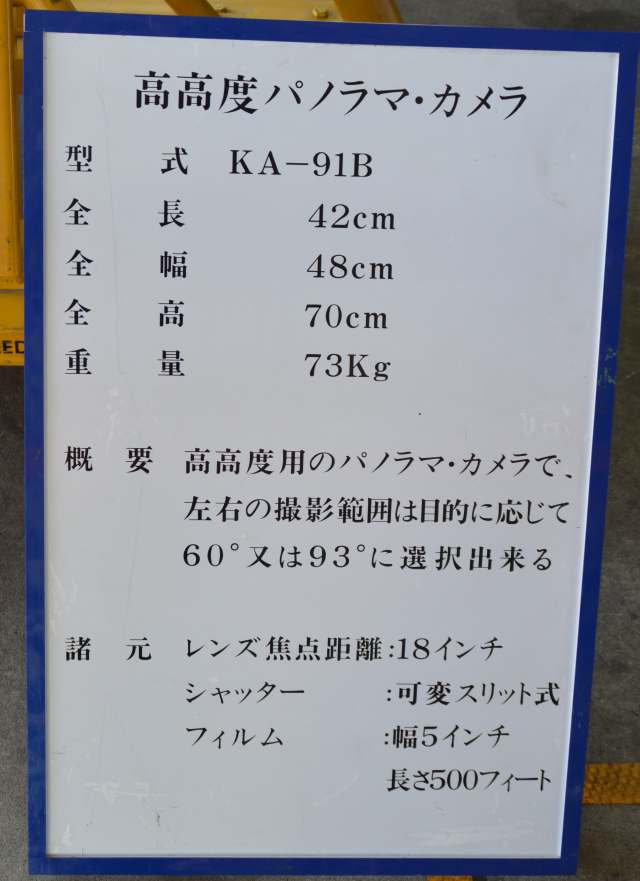

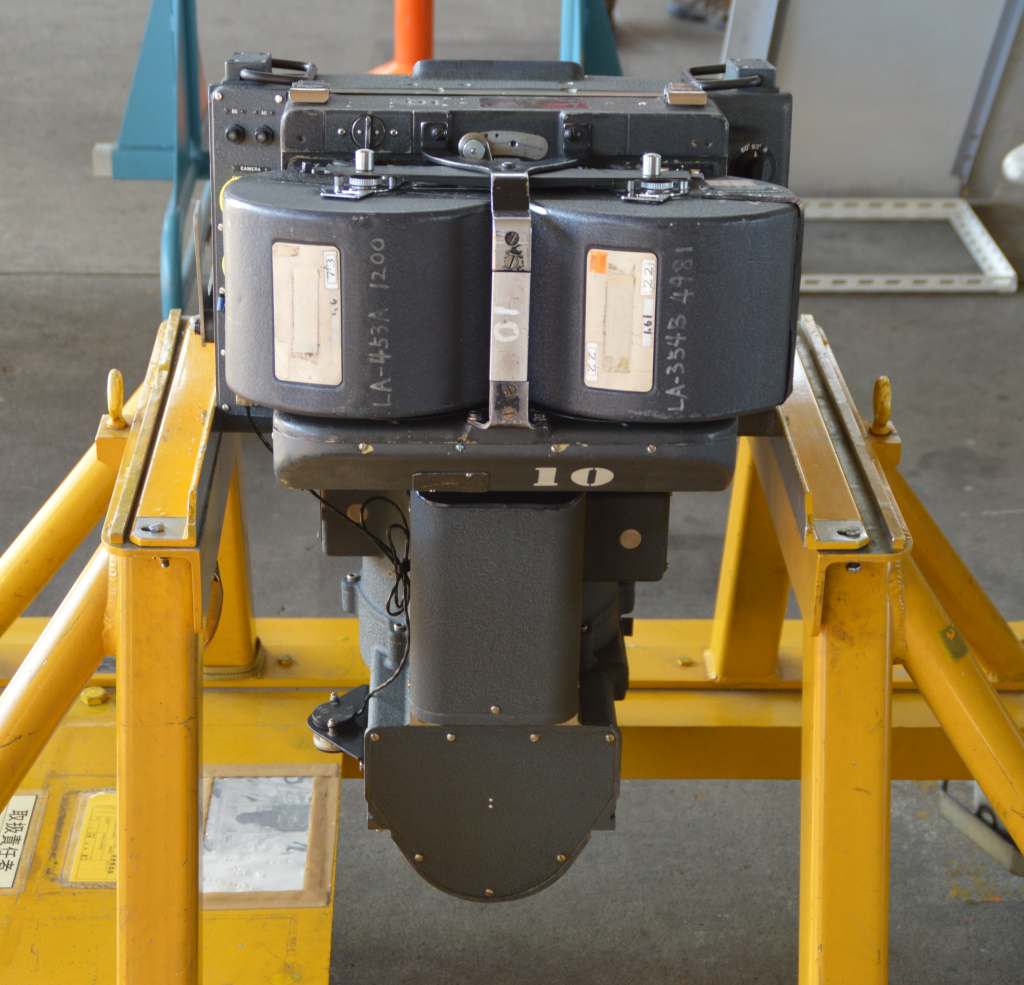

KA-91B 高高度パノラマカメラ
撮影2019/12/11  百里基地  イガテック   航空祭展示物

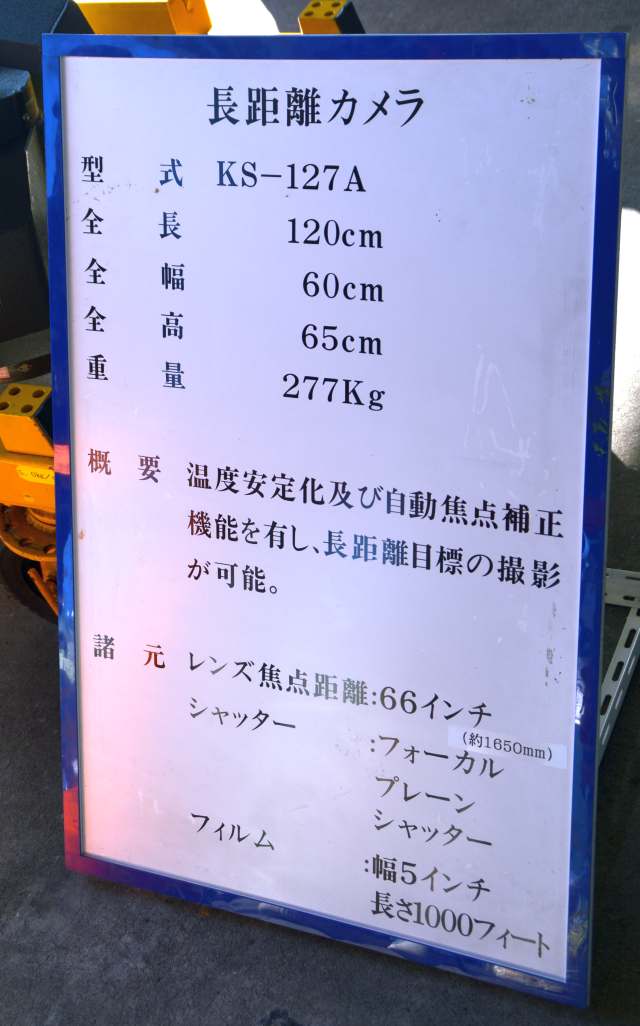

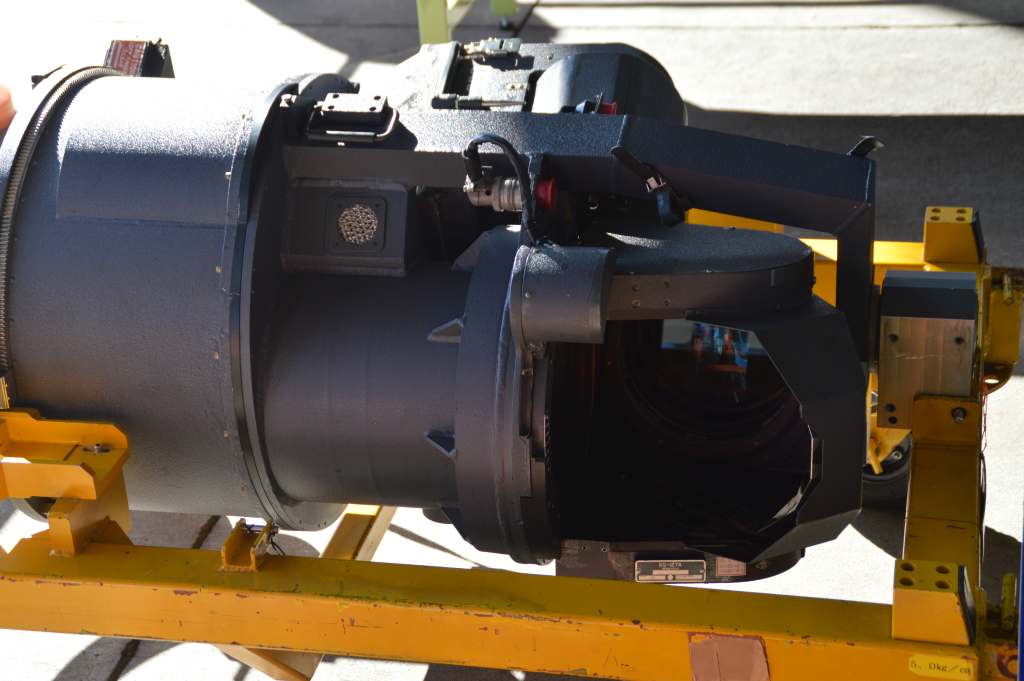

KA-127A 長距離カメラ
撮影2019/12/11  百里基地  イガテック   航空祭展示物

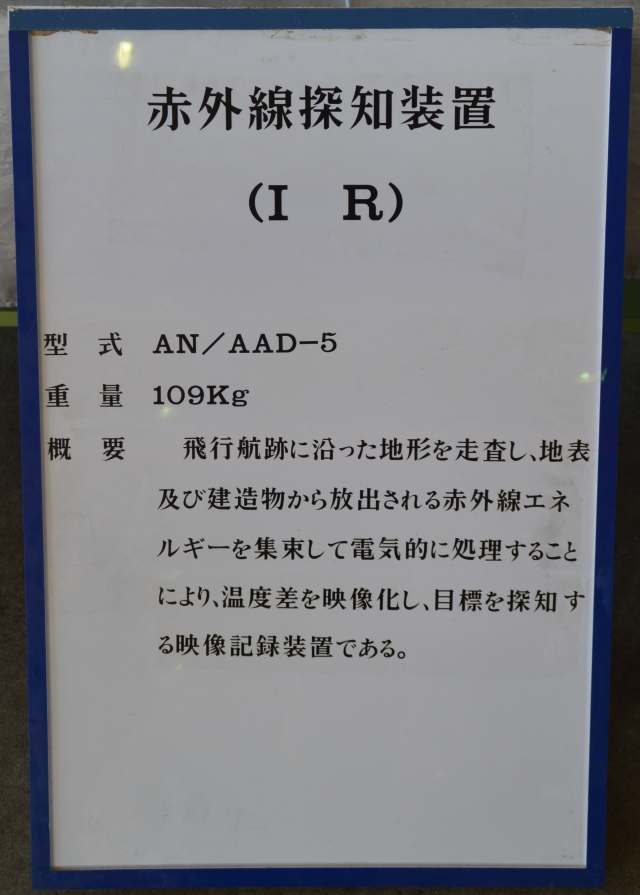

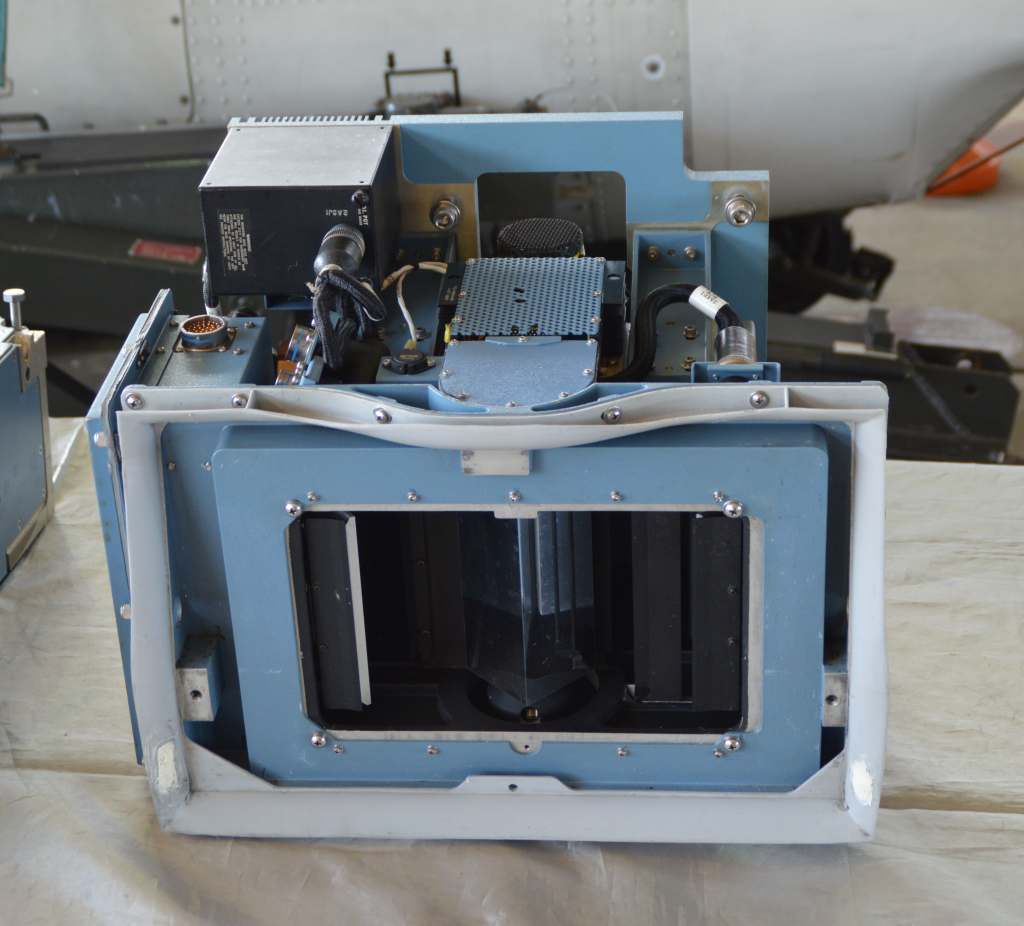

AN/AAD-5 赤外線探知装置
撮影2019/12/11  百里基地  イガテック   航空祭展示物


レシーバー本体

RF-4EJ搭載機器

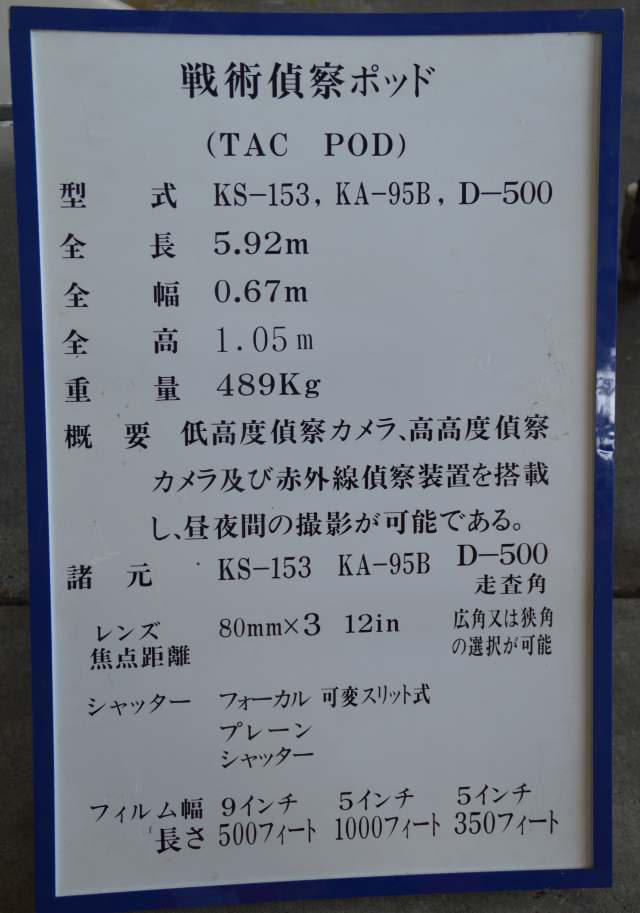

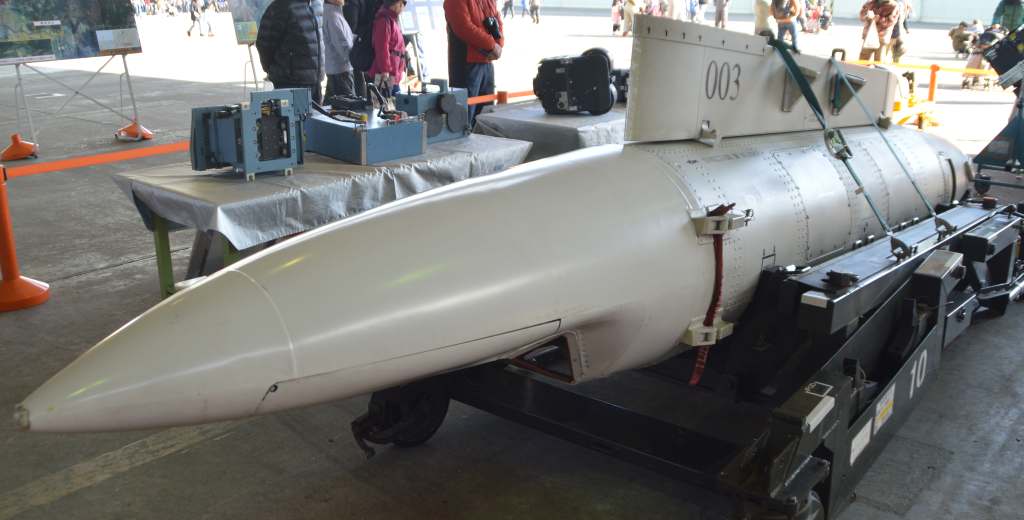

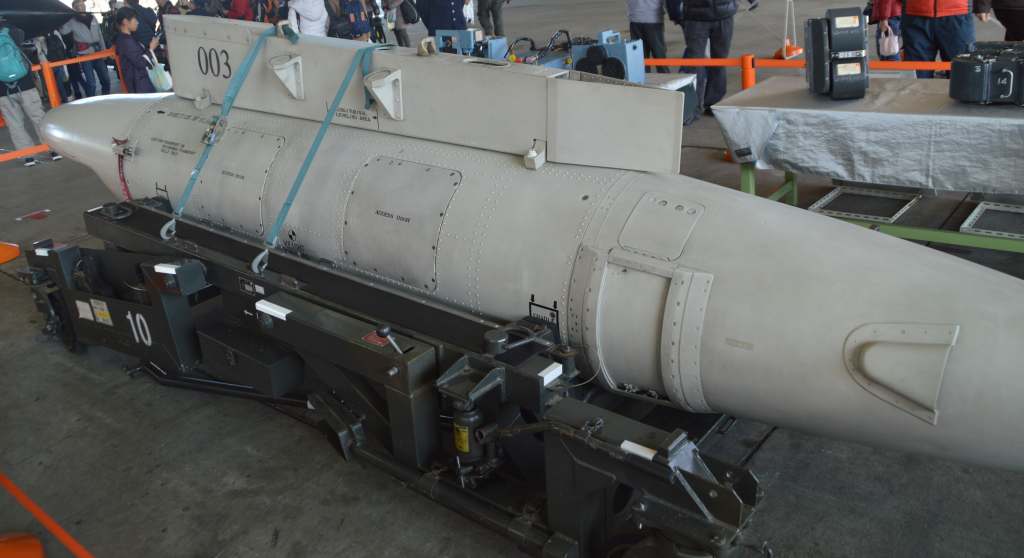

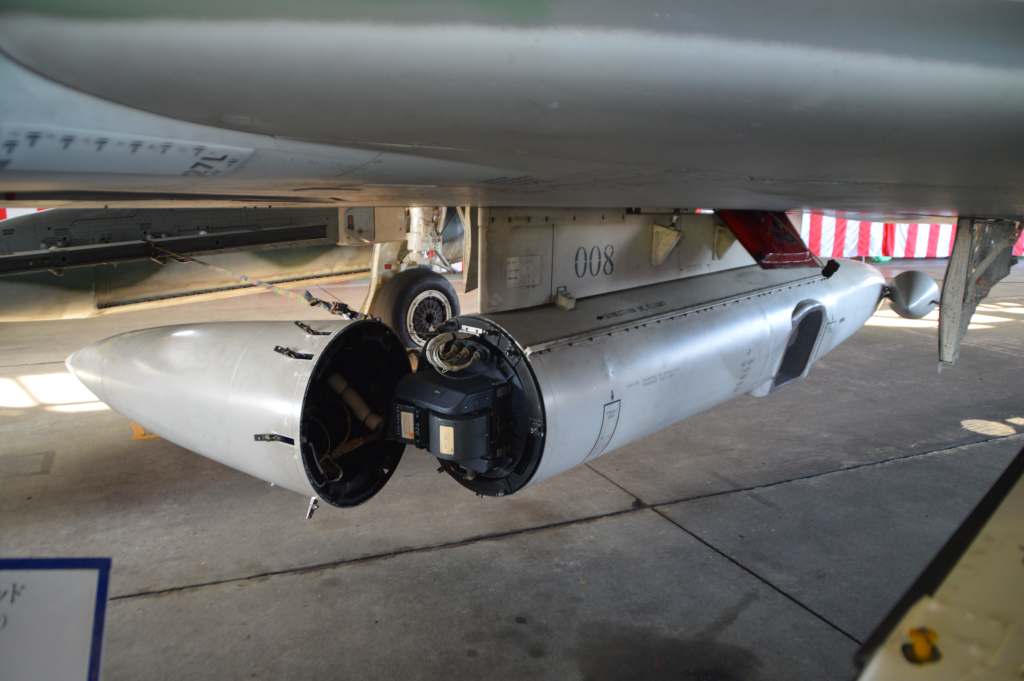

TAC-POD

撮影2019/12/11  百里基地  イガテック   航空祭展示物


POD本体後方


POD本体前方

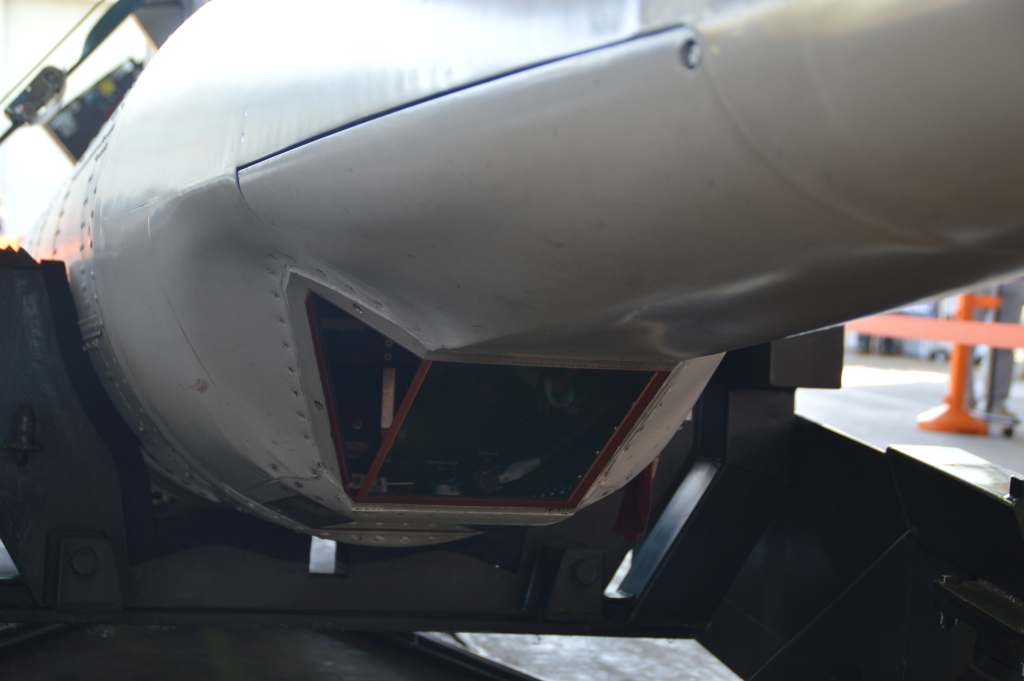

PODカメラ窓

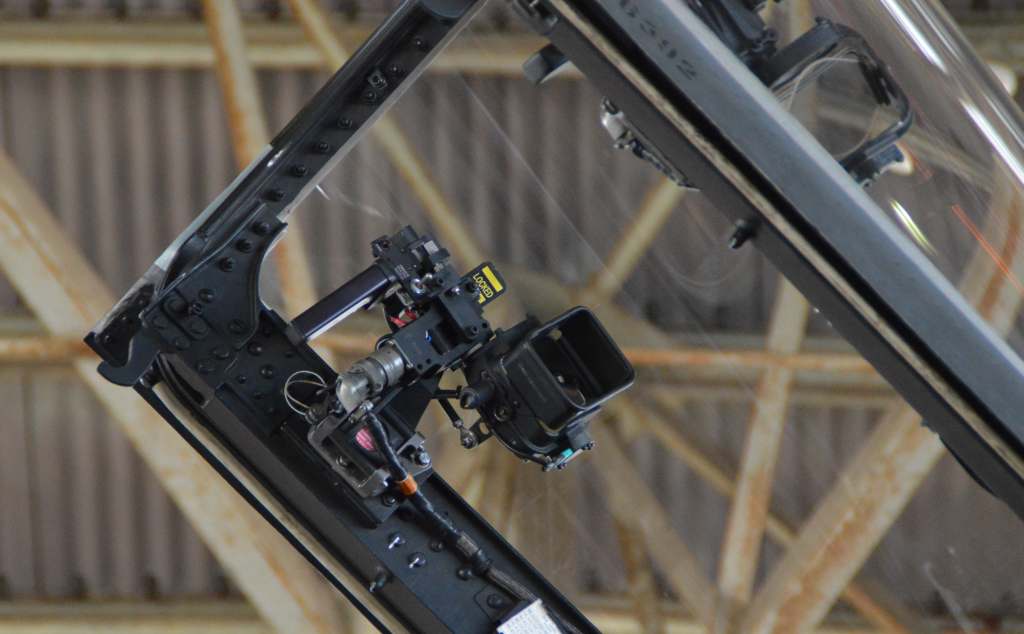

TAC-POD内偵察機器

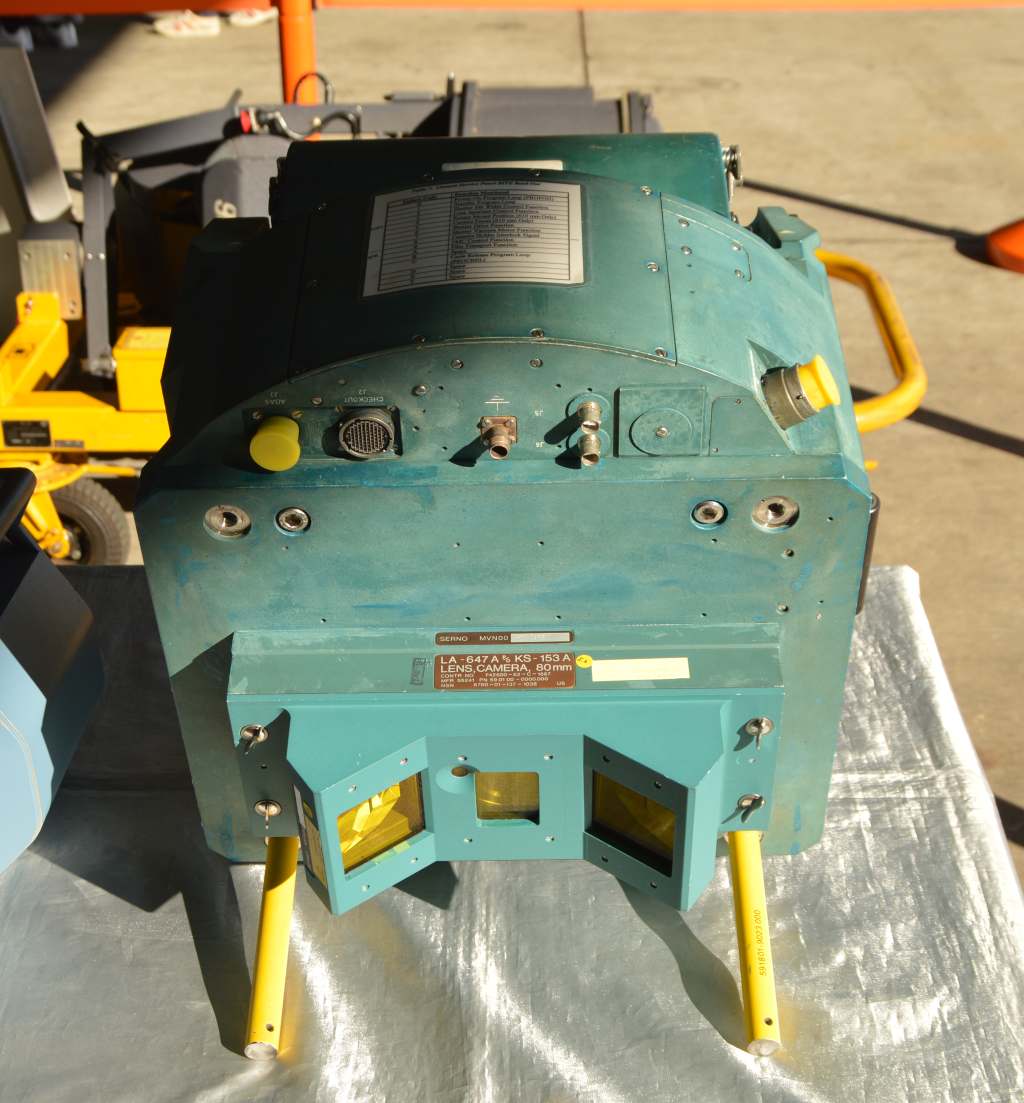

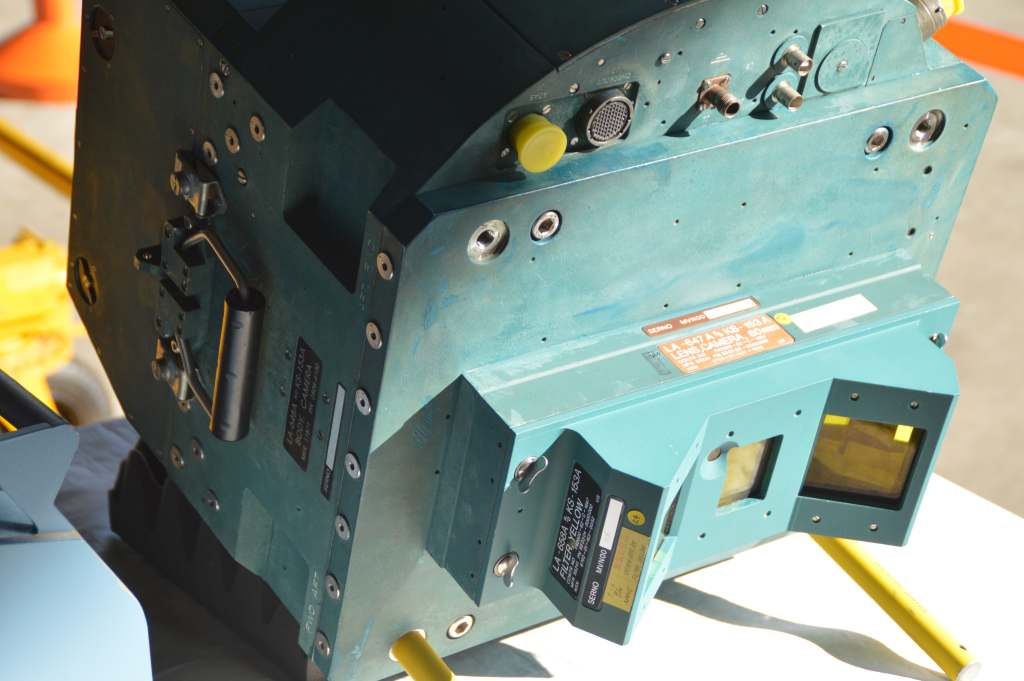

KS-153 低高度偵察カメラ

撮影2019/12/11  百里基地  イガテック   航空祭展示物

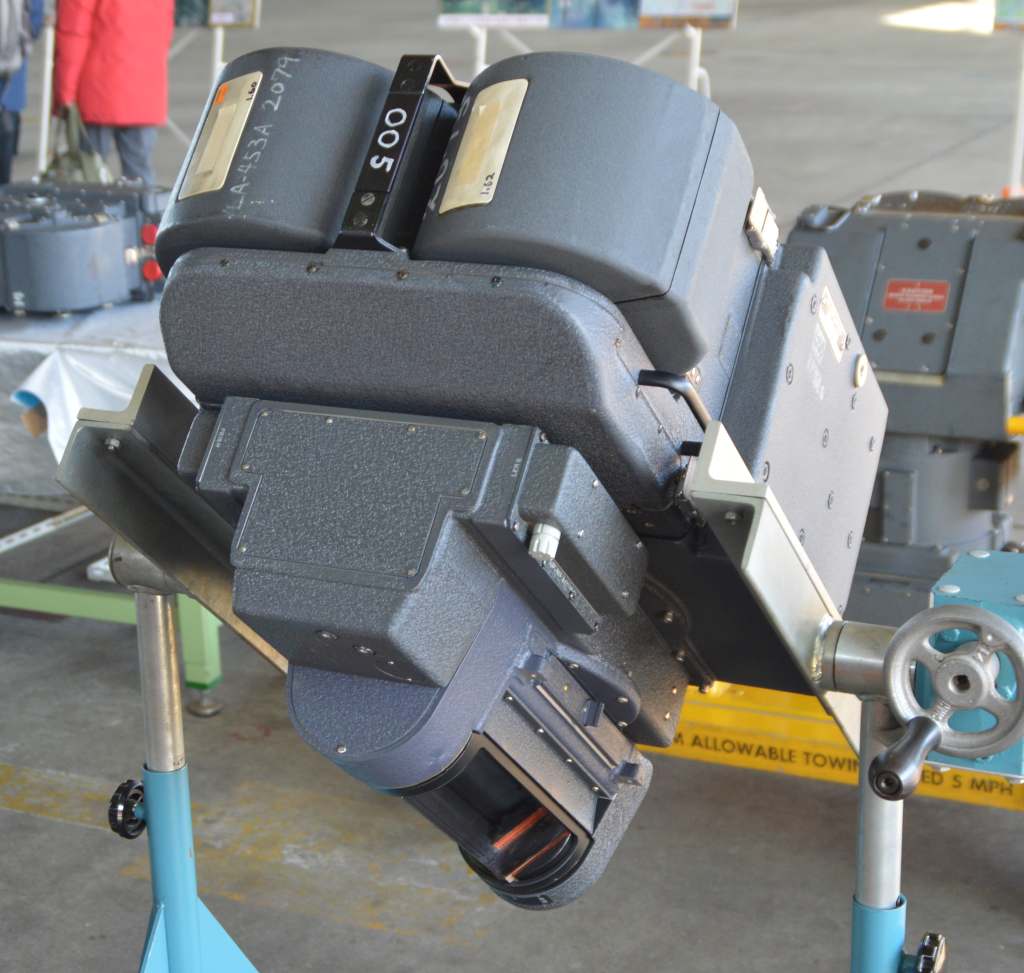

KA-95B 高高度偵察カメラ
撮影2019/12/11  百里基地  イガテック   航空祭展示物

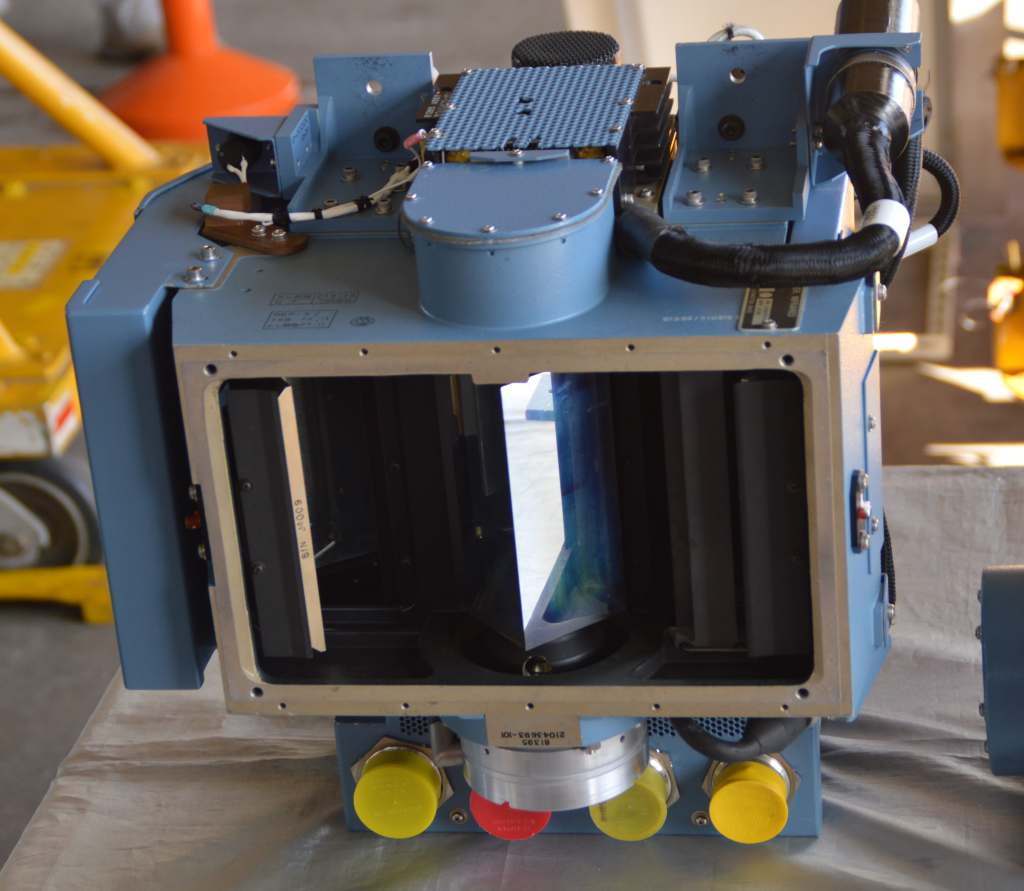

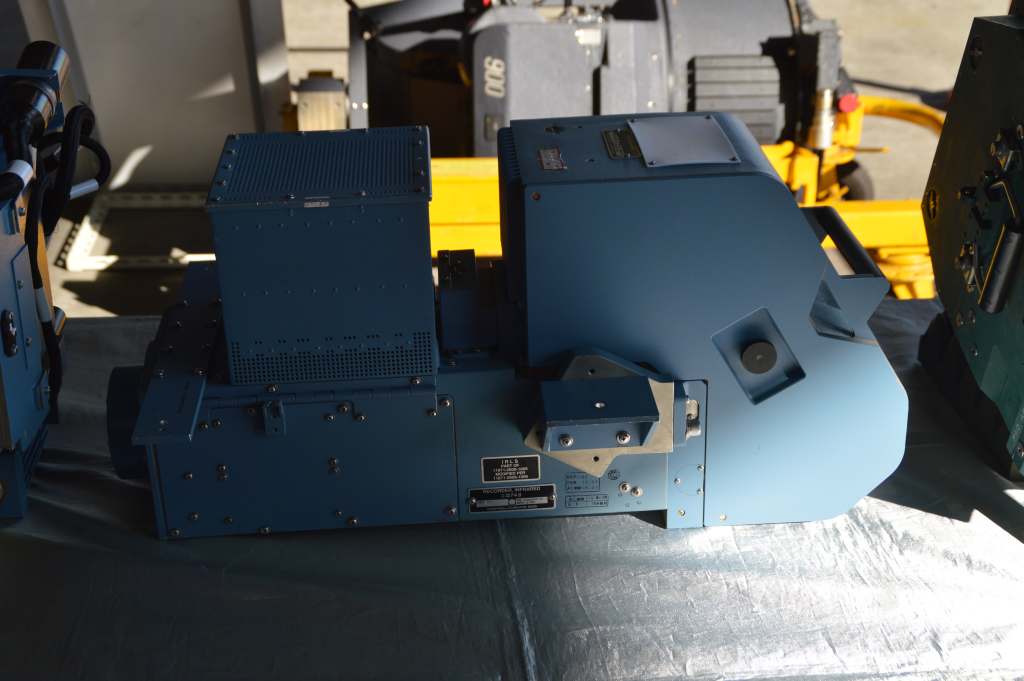

IRLS D-500 赤外線カメラ
撮影2019/12/11  百里基地  イガテック   レシーバー部


レコーダー & フィルムカートリッジ部

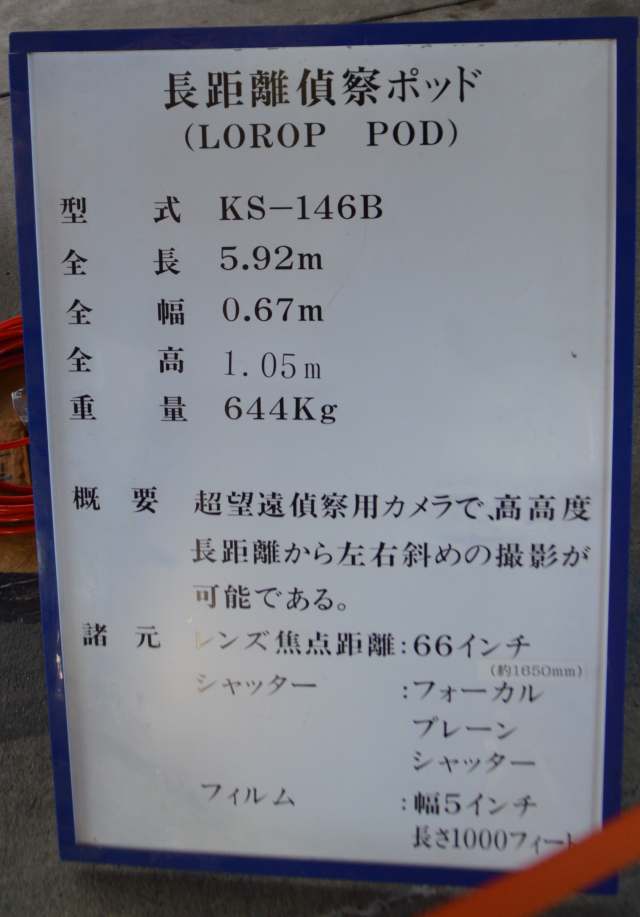

LOROP POD 長距離偵察ポッド
撮影2019/12/11  百里基地  イガテック


LOROP POD前方から見た様子


カメラ用照準器    RF-4E LOROP搭載機にも同じものが付いていました。

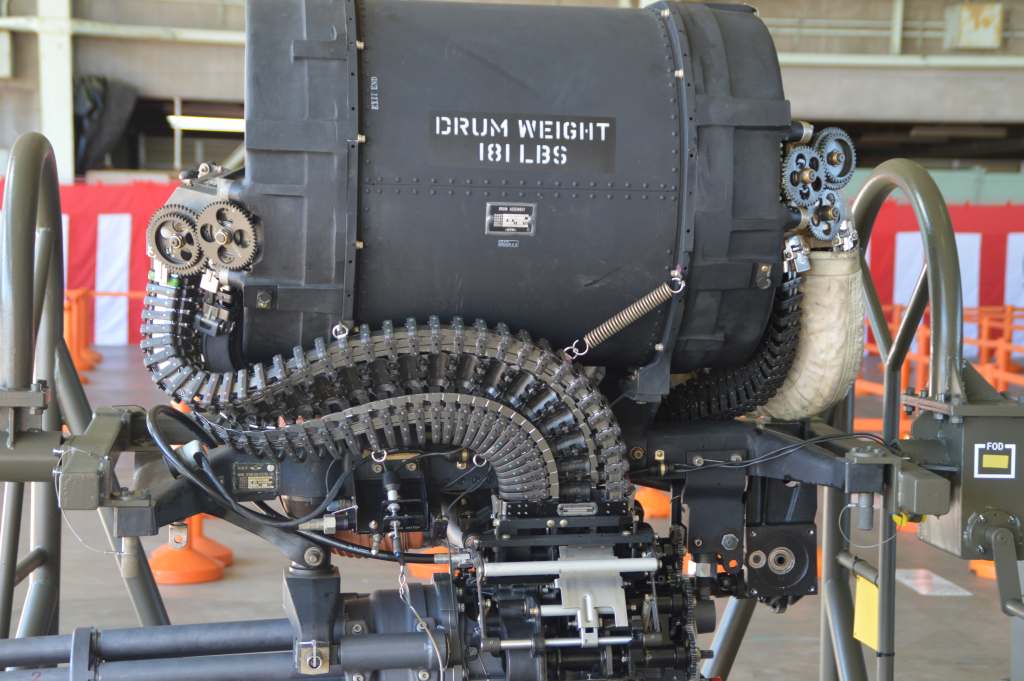

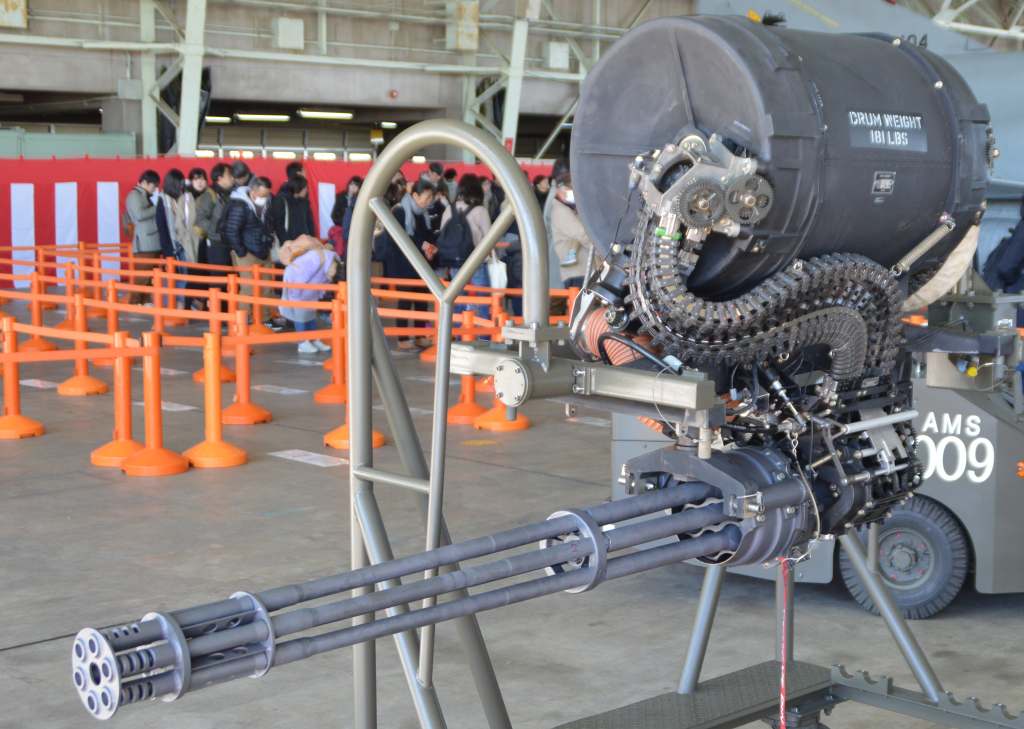

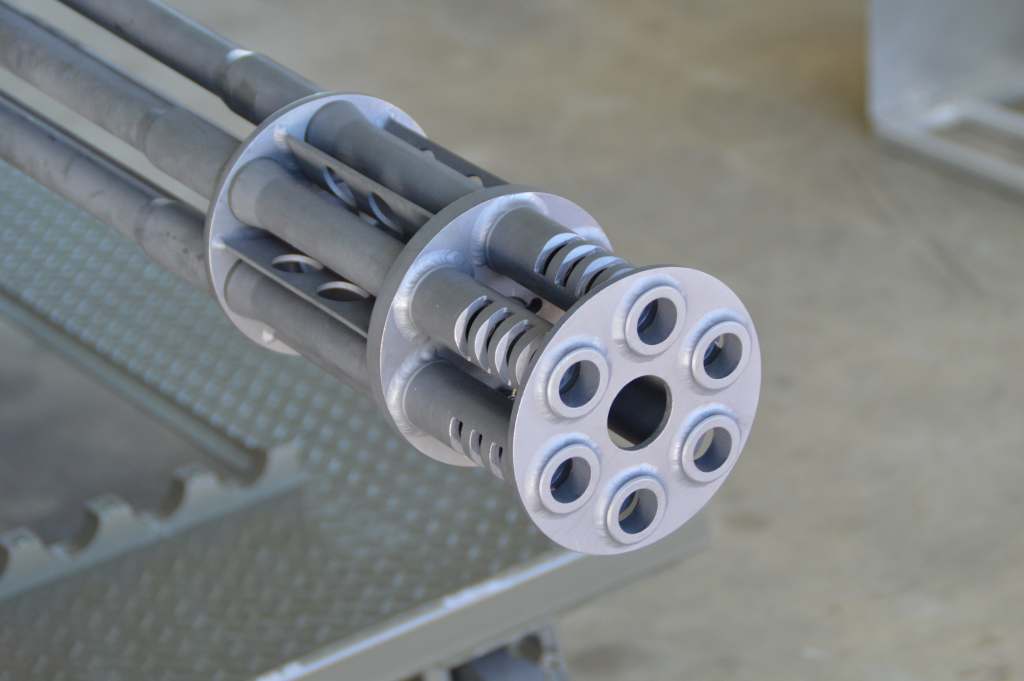

20mm バルカン砲
撮影2019/12/11  百里基地  イガテック
