航空歴史館技術ノート



陸上自衛隊 UH-1 ホイストの有無について

伊藤憲一

 2020/5/19

 陸上自衛隊 UH-1のホイスト有無について以前お送りしていただいたものが福島県オールドカーセンターUH-1Bナンバーの疑問の下側に記事として書かれていましたが更新されたものが届きました。
 内容が現在の場所のままでは見られる機会が少ないので技術ノートに移動させていただきます。

   伊藤憲一さんから

 陸自UH−1Bの、ホイスト装備ありなし号機の判明分のデータです。
 本データは以前、佐伯さんの時に掲載していただいきましたが、訂正と追加判明分がありますので、修正の上、お送りするものです。
 掲載場所は、保存機総覧の福島県・楢葉町の「OLD CAR CENTER KUDAN」の、「UH−1Bのナンバーの疑問」のところです。
 このUH−1B(41581と記入)のナンバーに疑問を抱き、その点について投稿しました。
 疑問の推定要素となった一つがホイストのありなしであったので、ついでに、ホイスト装備ありなしの判明分のデータも送ったものです。
 導入数90機中、81機についてわかりました。これから推定すると、おおよそ3割の機体にのみ装備されたようです。予算の関係だったのでしょうか。
 導入中期の、20番代〜60番代あたりの機体に集中して取り付けられたようですが、号機に着目すると、ある程度連番のところや、とびとびのところもあり、なぜこのような製造、導入の仕方を行なったのか知りたいところでもあります。

2020/05/23 追加説明資料を頂きました。



 ※ ホイストについて

   UH-1のホイストには機体上部につけてあるものと機内に収納してあるものがあります。
   UH-1Bでは機体上部に付けてありました。

   ホイストの場所は写真のようになります。

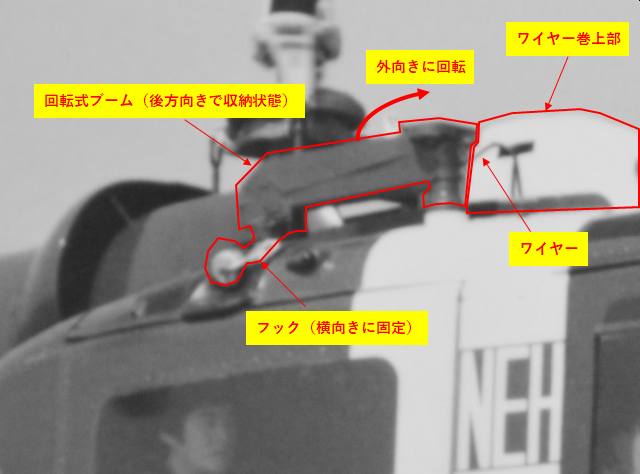

   一部拡大写真 (撮影1982/04/25 41563/NEH 霞目駐屯地  伊藤憲一)

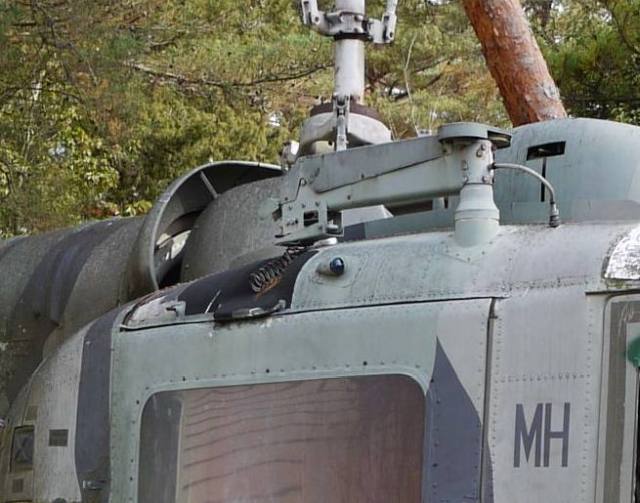

   一部拡大写真(フック,ワイヤー欠落) (撮影2009/11/29 41565 せらにし旅行村 佐伯邦昭




 陸自UH−1Bホイスト有無(41501〜41590

(有り:◎  なし:×  不明:空白)

機番 ホイスト 機番 ホイスト 機番 ホイスト 機番 ホイスト 機番 ホイスト 機番 ホイスト 機番 ホイスト 機番 ホイスト 機番 ホイスト
41501 × 41511 × 41521   41531 41541 × 41551 41561 × 41571 × 41581 ×
41502 × 41512 × 41522 41532 × 41542 41552 41562 × 41572 × 41582 ×
41503 × 41513 × 41523 41533 × 41543 41553   41563 41573 × 41583 ×
41504 × 41514 × 41524 41534 × 41544   41554   41564 × 41574   41584 ×
41505   41515 × 41525 41535 × 41545 × 41555 41565 41575 × 41585 ×
41506 × 41516 × 41526 41536 × 41546 41556 × 41566 41576 × 41586 ×
41507 × 41517 × 41527 × 41537   41547 × 41557 41567 41577 × 41587 ×
41508 × 41518 × 41528 41538 × 41548 × 41558 41568 41578 × 41588 ×
41509 × 41519   41529 41539 41549 × 41559 41569 × 41579   41589 ×
41510 × 41520 41530 × 41540 × 41550 41560 × 41570 × 41580 × 41590 ×




 2020/5/19

伊藤さんが合わせて40年ほど前のUH-1の写真をお送りくださいました。

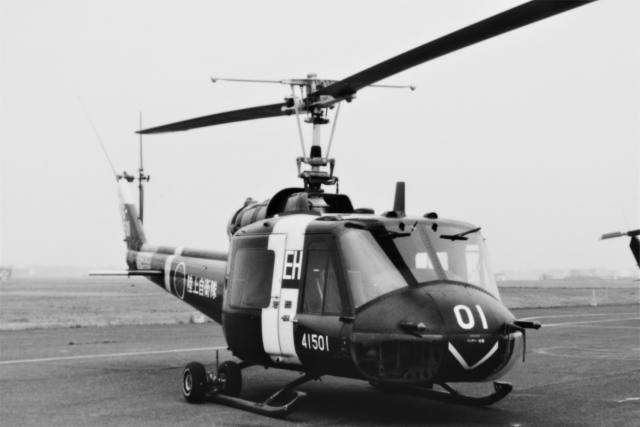

撮影1982/05/02 41501/EH 立川駐屯地  伊藤憲一

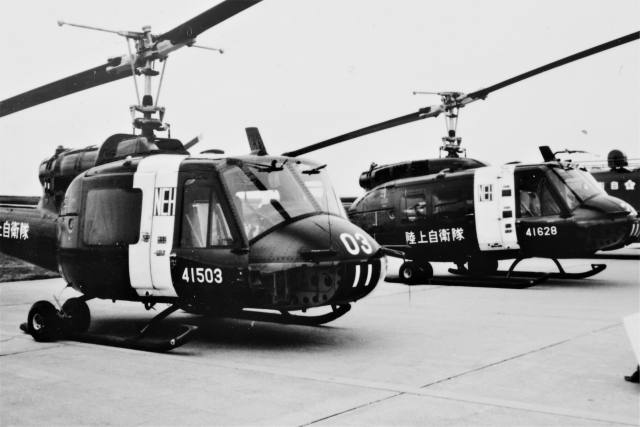

撮影1980/04 41503/NEH 霞目駐屯地  伊藤憲一

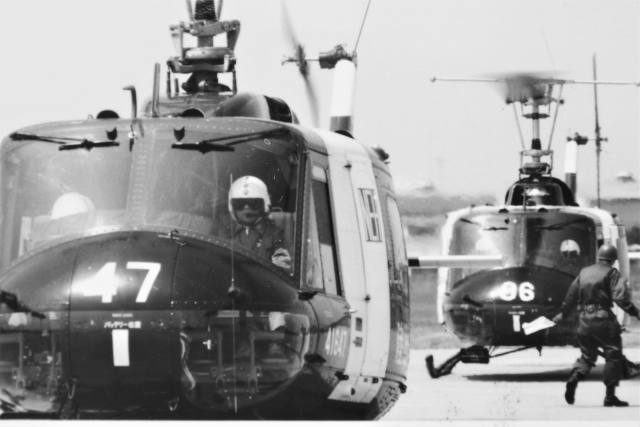

撮影1982/04/25 41506/NEH 霞目駐屯地  伊藤憲一

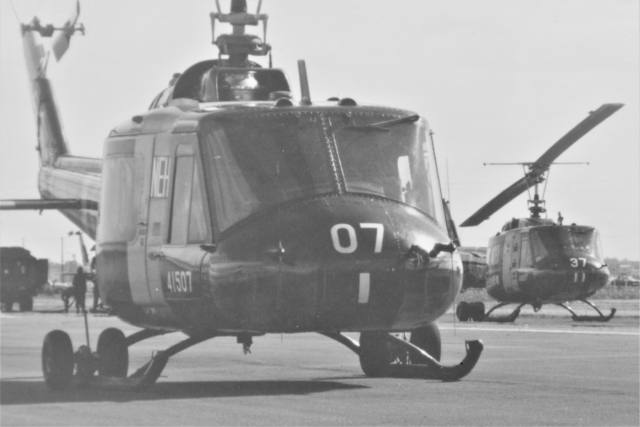

撮影1981/10/25 41507/NEH 霞目駐屯地  伊藤憲一

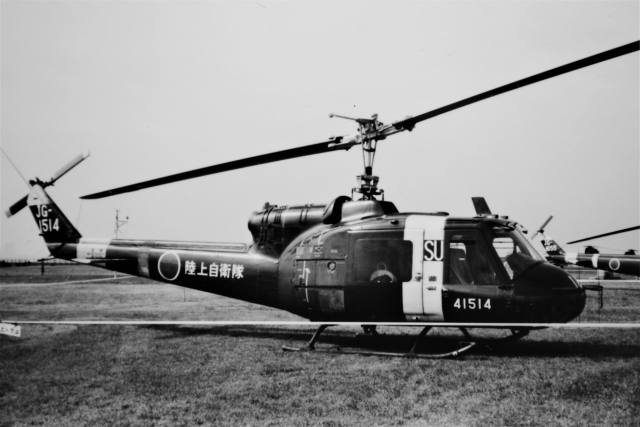

撮影1980/10/10 41514/SU 木更津駐屯地  伊藤憲一

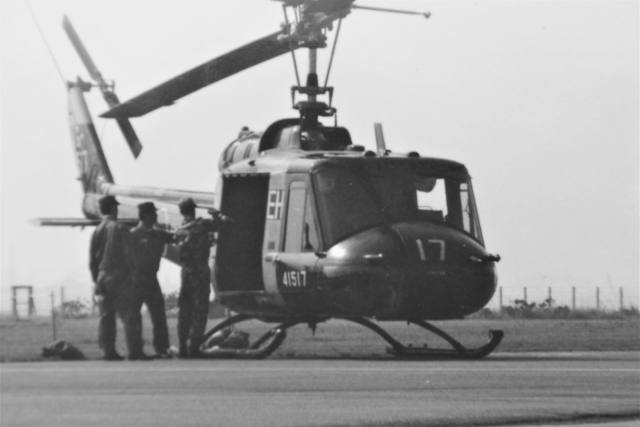

撮影1981/10/18 41517/EH 木更津駐屯地  伊藤憲一

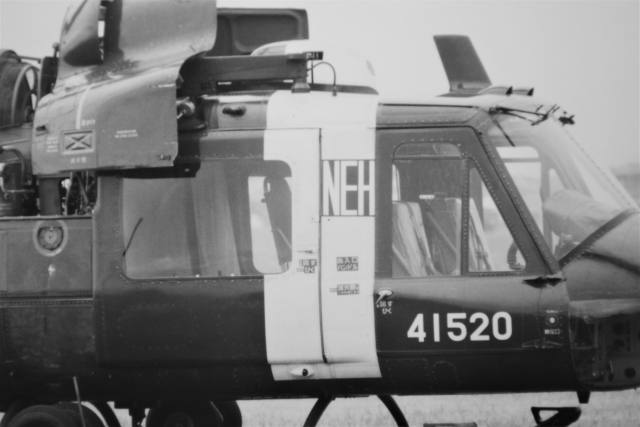

撮影1982/10/24 41520/NEH ホイストあり 霞目駐屯地  伊藤憲一

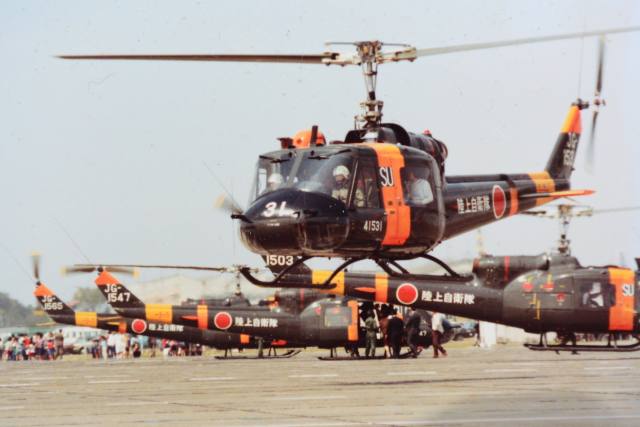

撮影1981/04/29 41531/SU ホイストあり 北宇都宮駐屯地  伊藤憲一

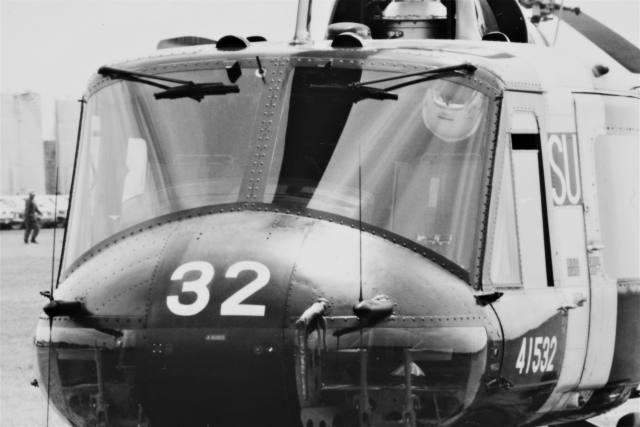

撮影1984/04/29 41532/SU 北宇都宮駐屯地  伊藤憲一

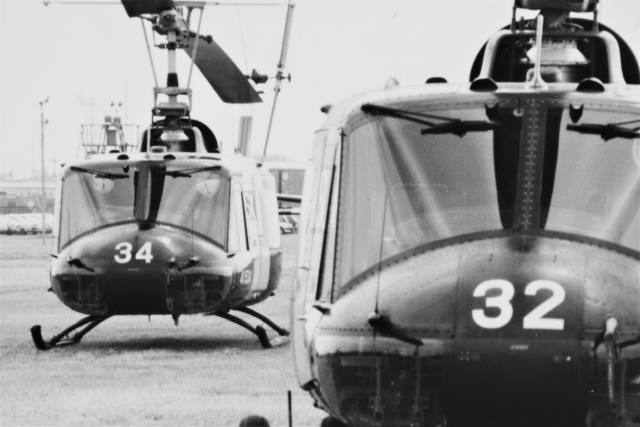

撮影1984/04/29 41534/SK 北宇都宮駐屯地  伊藤憲一

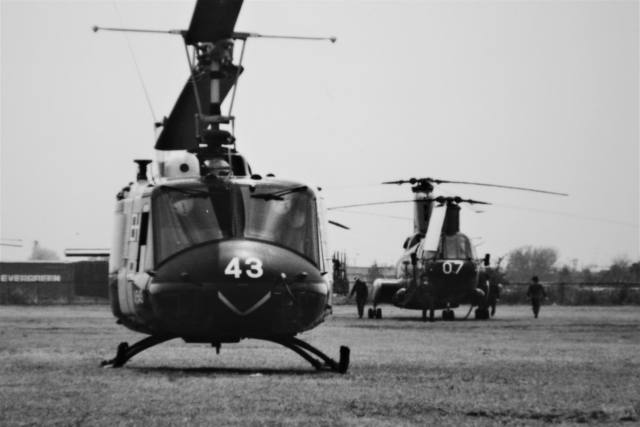

撮影1984/04/29 41543/EH ホイストあり 北宇都宮駐屯地  伊藤憲一

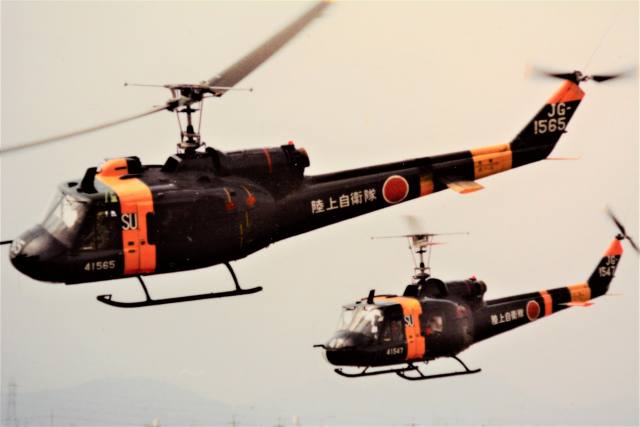

撮影1981/04/29 41547/SU、41565/SU 北宇都宮駐屯地  伊藤憲一

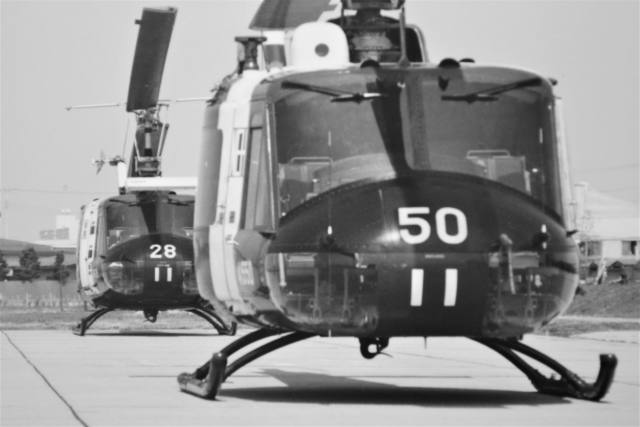

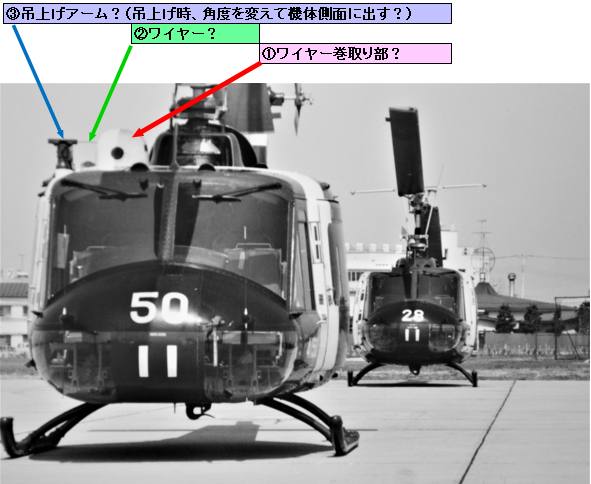

撮影1982/04/25 41550/HEH ホイストあり 霞目駐屯地  伊藤憲一

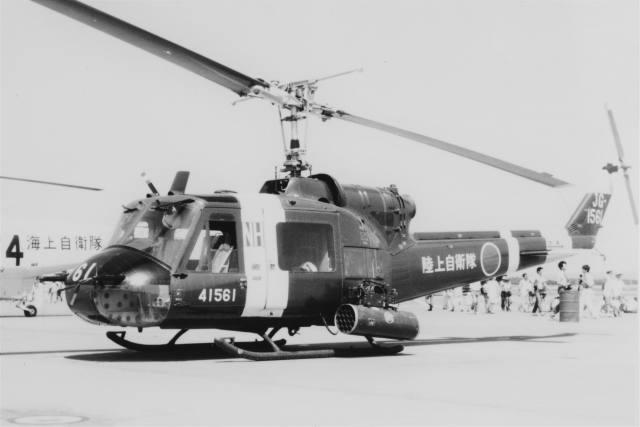

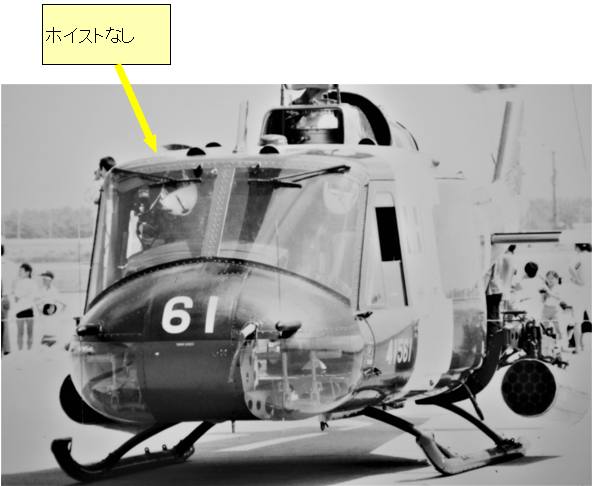

撮影1982/08/08 41561/NH 千歳基地  伊藤憲一

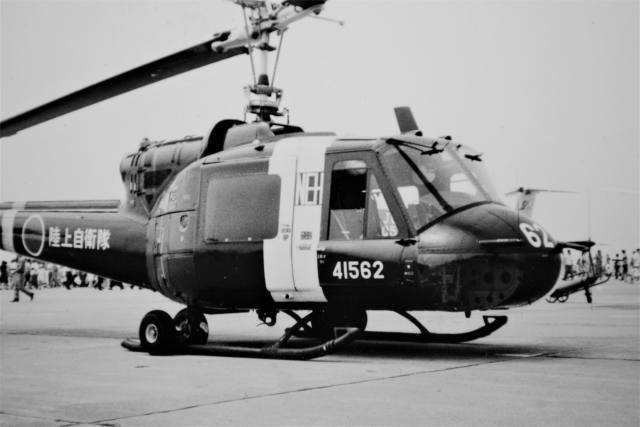

撮影1974/07/28 41562/NEH 松島基地  伊藤憲一

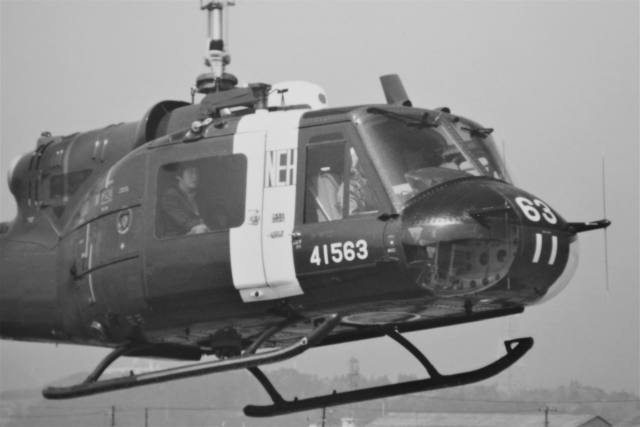

撮影1982/04/25 41563/NEH ホイストあり 霞目駐屯地  伊藤憲一

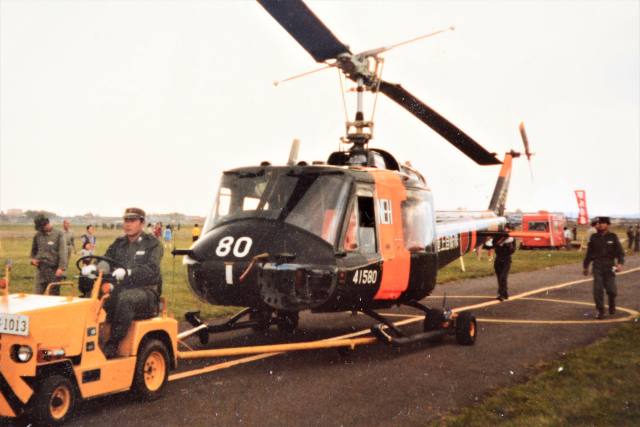

撮影1979/11 41580/NEH 霞目駐屯地  伊藤憲一

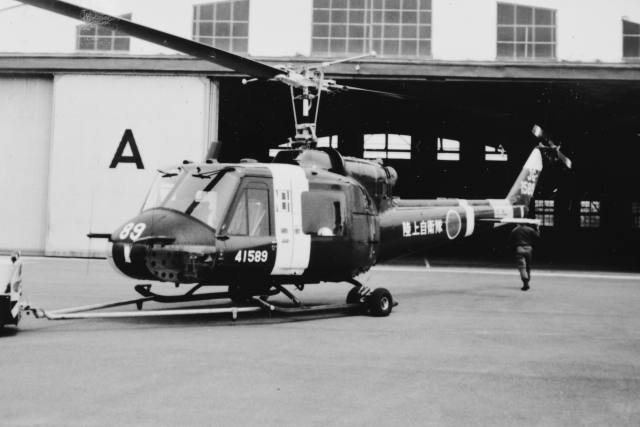

撮影1980/04 41589/NEH 霞目駐屯地  伊藤憲一
