日本におけるベル47ヘリコプターの歴史

  ベル47ヘリコプターの技術あれこれ

ローターブレード

ハンドクランク
航空情報国内ニュースに載ったベル47の技術開発
制作中 ベル47ヘリコプター 薬剤散布ほか
制作中 リジットローター実験機

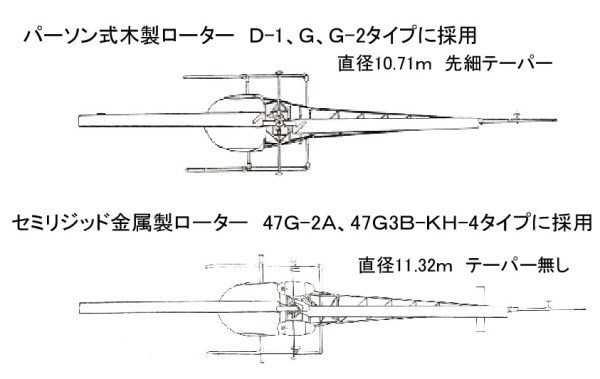

・ ベル47のローター

・ ベル47のローター断面

@ ローター根元部分の断面

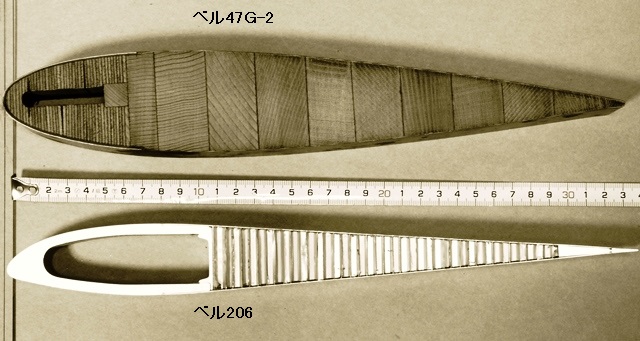

ベル47G-2タイプのローター断面 実物提供 中西貞夫


A ローター重心位置から先端寄り部分の断面

 半分を松材の代りにバルサ材としている、重量軽減のためか。

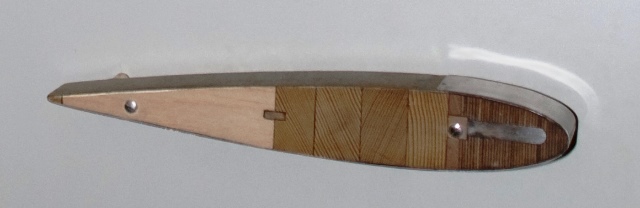

ミュンヘン博物館に展示してあるベル47のローター断面  撮影 井上 進





・ 木製ローターの扱い難さのこと

 東京航空高専の47G JA7021は、ローターブレードを木製から金属製に取り替えられています。その正式な理由は承知していませんが、多分、木製ブレードの耐久性や扱い難さによるものだろうと思われます。その一例を示します。

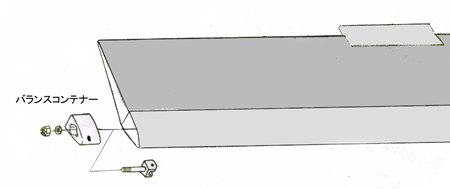

 木製ブレードは、湿気の多い日本では悩みの種で、例えばタイダウン(繋留時ブレードを繋ぐ)時に赤白の順を日替わりで替えたりするほどデリケートでした。左右のバランスが10円玉1枚の重さでも狂うと振動するので、図のように先端にバランスコンテナー(鉛の重り)を入れて調整します。ブレードカバーの防水にも気を使います。


 関連しますが、寒い夜には、オイル配管に石綿を巻き、油はドレンして室内の持ち帰ったり、バッテリーに毛布をかけたりとさまざまな苦労がありました。(片山秀次)


・ ローターブレードの表示

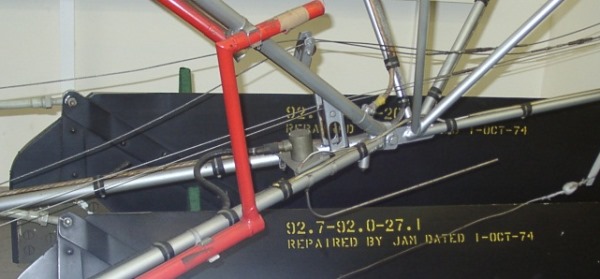

川崎ベル47G-2のローターブレードの表示

警視庁広報センターに展示してあるJA7047

ブレードの自重 : 92.7 Lb
ブレードの重心位置 : M/R マストの中心位置より、STA 92.0in

前縁側より、コード長の 27.1%

この位置に直径2mmぐらいの真鍮の釘が打ち込んであります。ブレードの STA (ステーション)とは、米軍の規定により、マスト中心線よりあらわすと定められています。

修理 : JAM(新日本航空整備)現在のJAMCO 1974 OCT  1  実施


因みに製造番号のプレートは5cm角ぐらいで、付け根付近の表側にあります。

 赤い棒状のものは、ハンドクランクといって、スターターが壊れたりバッテリーがだめになったときに、エンジンのクランク部に差込、エンジンスタートをするために、機体に装備されています。実際に使用したことは、私はありません。

北海道に行った人は、冬場、これで先にエンジンを手回ししておくと言ってましたが。挿入するところは、斜めにスリットが入っていて、エンジンが回れば、必ず外れる構造になっていました。
(宮津厚雄 )



TOP

handClank

ハンドクランク
川崎ベル47G-2 JA7047

 赤い棒状のものがハンドクランク です。スターターが壊れたりバッテリーがだめになったときに、エンジンのクランク部に差込、エンジンスタートをするために、機体に装備されています。北海道の冬場ではエンジンスタートの前に手回ししていたそうです。

川崎ベル47G-2 ライカミングVO435エンジン JA7310

 クランクシャフトに直結するベベルギヤーに、スターターと外部出力取り出し口があります。右側がスターターで、左側に図のように出力口があり、ハンドクランクを差し込みます。ハンドクランクをまわすと逆転防止用のラッチが「チャカチャカ」と音が出ます。挿入するところは、斜めにスリットが入っていて、エンジンが回れば、必ず外れる構造になっていました。

 なお、液剤散布用ポンプもこの出力口に取り付けます。
                                  (宮津厚雄
中西貞夫)

TOP



航空情報国内ニュースに載ったベル47の技術開発    航空情報

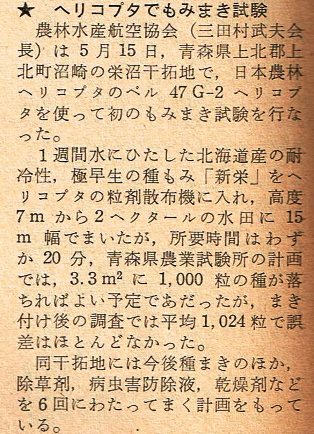

もみまきの実験 航空情報1962年7月号国内ニュース

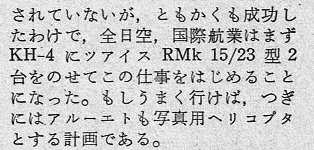

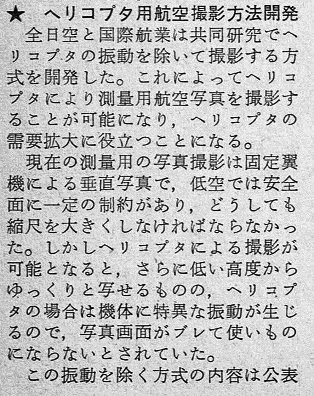

航空撮影 航空情報1967年2月号国内ニュース

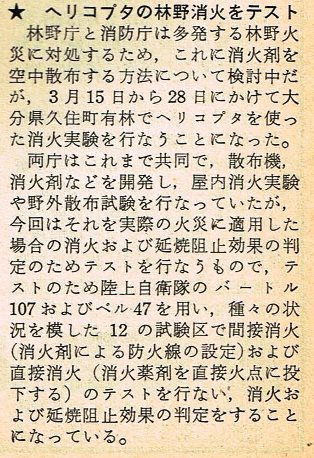

林野火災消火
 航空情報1970年4月号国内ニュース

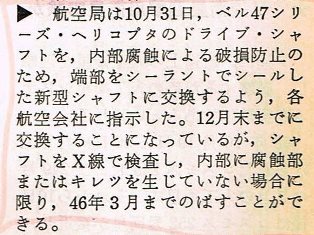

シャフト腐食対策
 航空情報1971年1月号国内ニュース


全日空での技術開発 全日空のページ参照

農薬散布時の事故対策 農林航空協会のページ参照

陸上自衛隊での武装化研究
 陸上自衛隊のページ参照

TOP

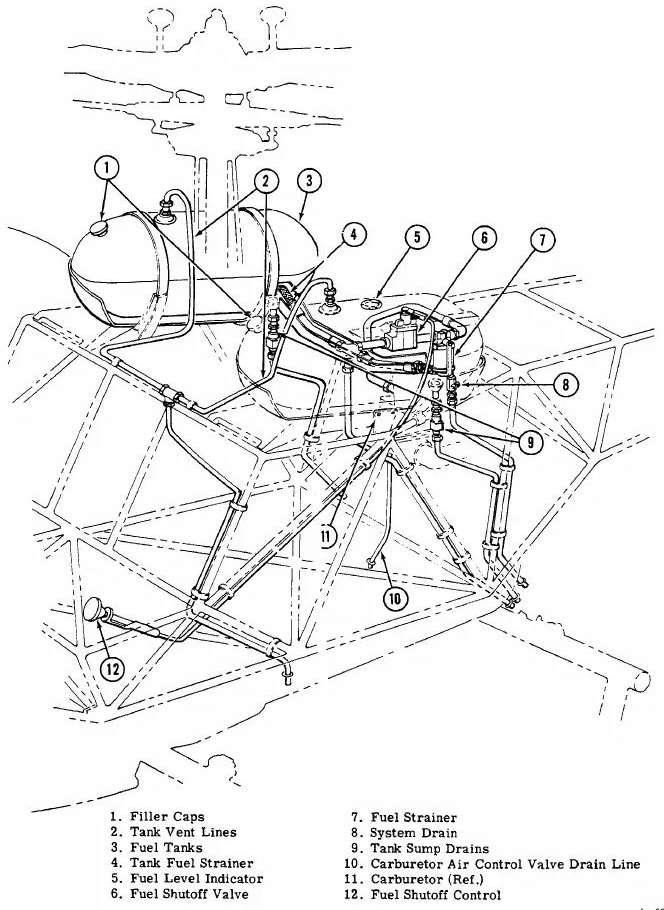

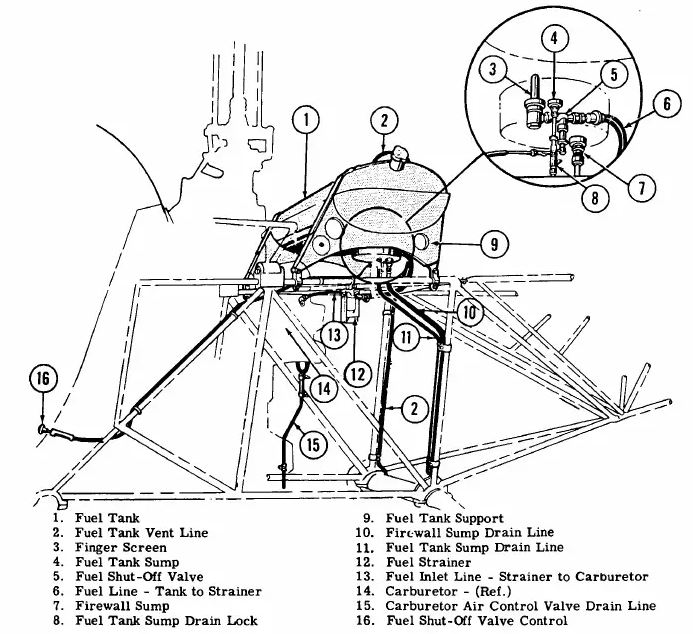

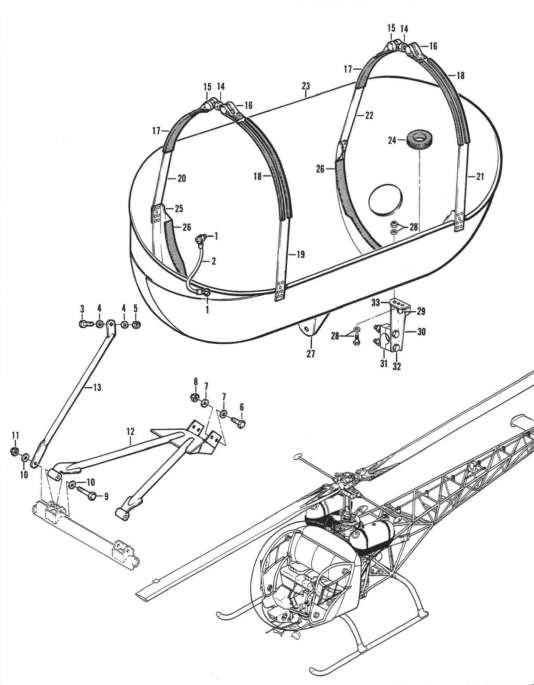

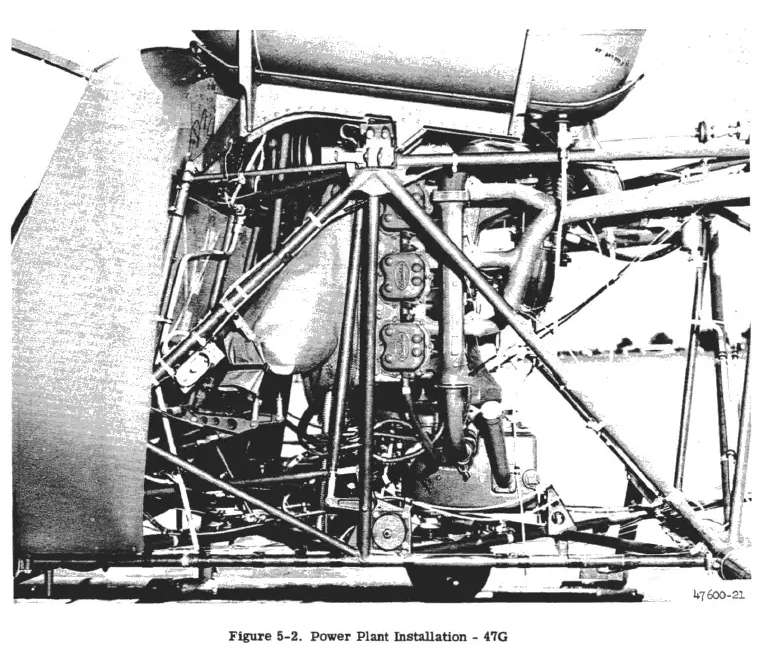

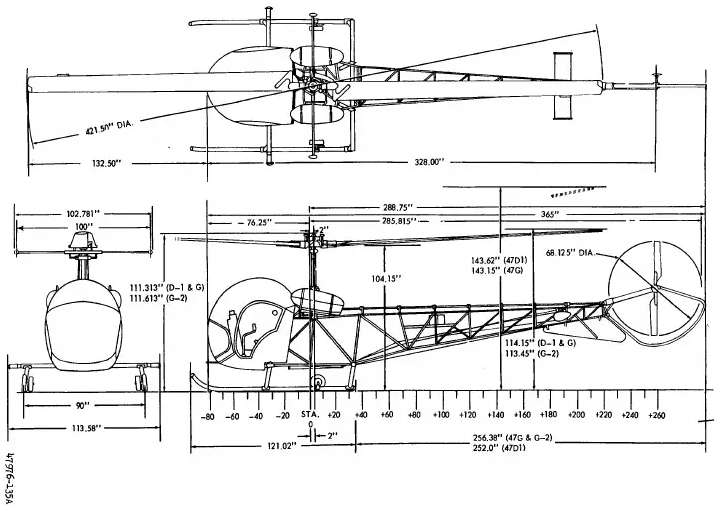

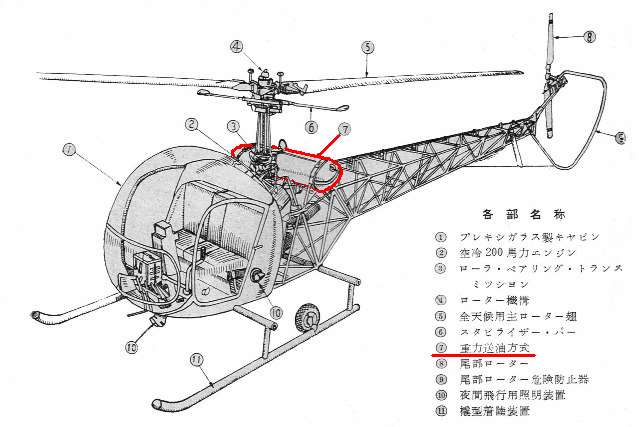

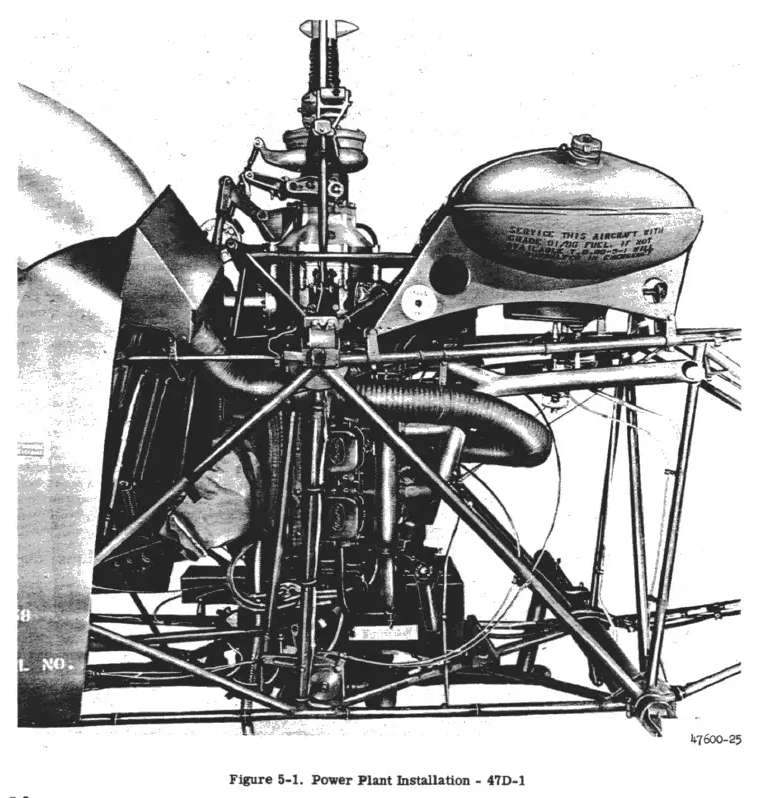

日本におけるベル47各型式の主な相違点

各型式 製造会社 発動機 馬力 ローター 尾部 燃料タンク 搭乗人員
 ベル47D ベルエアクラフト フランクリン6V4-200-C32 200 木製2翔   1個 29ガロン 2名
 ベル47D-1 ベルエアクラフト フランクリン6V4-200-C32 200 木製2翔   1個 29ガロン 3名
 川崎ベル47D-1 川崎機械工業 フランクリン6V4-200-C32 200 木製2翔   1個 29ガロン 3名
 川崎ベル47G 川崎航空機工業 フランクリン6V4-200-C32 200 木製2翔 水平尾翼 2個 43ガロン 3名
 川崎ベル47G-2 川崎航空機工業 ライカミングVO-435-A1B 200 木製2翔 水平尾翼 2個 43ガロン 3名
 川崎ベル47G-2A 川崎航空機工業 ライカミングVO-435-A1E 240 金属製2翔 水平尾翼 2個 43ガロン 3名
 川崎ベル47G3B-KH4 川崎航空機工業 ライカミングTVO-435 260 金属製2翔 水平尾翼 2個 55ガロン 4名
 ベル47J ベル ヘリコプター ライカミングVO-435-A1B 220 金属製2翔 水平尾翼  35ガロン 4名
 ベル47J-2 ベル ヘリコプター ライカミングVO-435-B1B 240 金属製2翔 水平尾翼  48ガロン 4名
 ベル47G3B-1 ベル ヘリコプター ライカミングTVO-435T1B 260 金属製2翔 水平尾翼 2個 57ガロン 3名
 ベル47G-4A ベル ヘリコプター ライカミングVO-540-B1B3 280 金属製2翔 水平尾翼 2個 62ガロン 3名
 ベル47G4A  ソロイ ベル ヘリコプター アリソン250-C20 228 金属製2翔 水平尾翼 2個 59ガロン 3名
 ベル47G-5 ベル ヘリコプター ライカミングVO-435-B1 265 金属製2翔 水平尾翼 2個 59ガロン 3名
