航空歴史館技術ノート 掲載15/04/17



世界的に稀少写真の部類に入るF-104主翼下面のサイドワインダー





 F-104Jの主翼下面のハードポイントには、パイロンを介してロケット弾ポッド、増加燃料タンク又は標的曳航器具が吊下げられます。

 一方、AIM-9Bサイドワインダーは、主として胴体下の馬蹄形に取り付けられた2本のランチャーで携行し、稀に両主翼端に携行することがありました。主翼下面への取り付けも可能でしたが、その実例は、 航空自衛隊の場合、インターネット航空雑誌ヒコーキ雲に投稿された写真でしか見ることが出来ません。世界のF-104の中でも稀少な部類に入ります。

航空自衛隊の実例

第205飛行隊 撮影1972 百里基地 A-330 AIM9-Bx4発



第203飛行隊 千歳基地 撮影1980/10 CTSsuga

第203飛行隊 千歳基地  撮影日不明 飛行浪人

 8673の主翼上面が青に塗られているところから、1980年10月の戦技競技会において、胴体下のランチャーはそのままで、主翼下面にランチャーを特設してテストしたものと思われます。

第207飛行隊 撮影1972 百里基地 A-330

AIM-9B実弾

第206飛行隊 撮影1970 百里基地 A-330






参考 台湾空軍(複座練習機)の実例

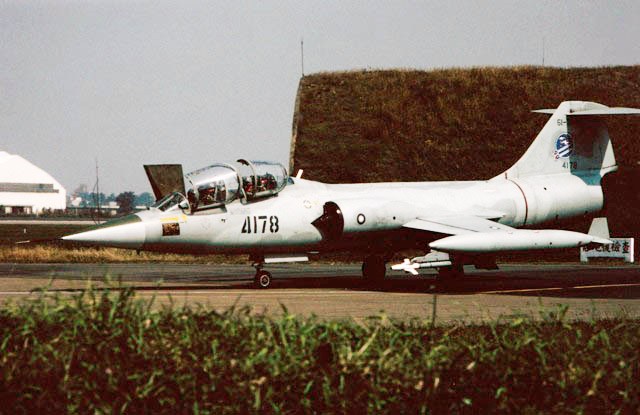

台湾空軍 TF-104G 4178 撮影1995/02/28 飛行浪人


 複座型の場合は胴体下にランチャーを取り付けられなかったようです。
