F-104のAOA(迎角)センサー  (付)747など

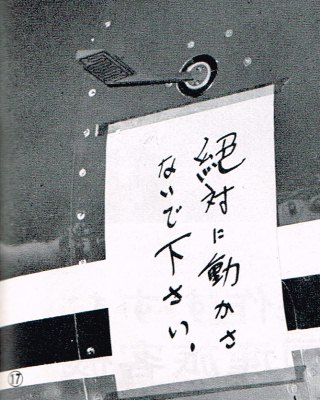

1961年6月16日全日空のフレンドシップ1号機JA8601が
羽田へ到着し公開された時の貼り紙
          航空情報1961年8月号



1 AOAセンサー 自動ピッチ制御装置APCのセンターベーンとは
 展示機にみるAOAセンサーの実態
3 AOAセンサーと外気温センサーの実際
4 ボーイング旅客機のAOAセンサー ANGLE OF AIRFLOW SENSOR

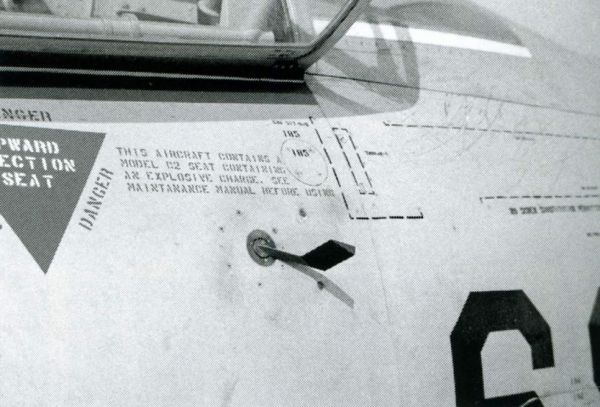

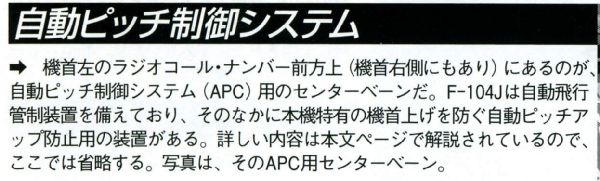

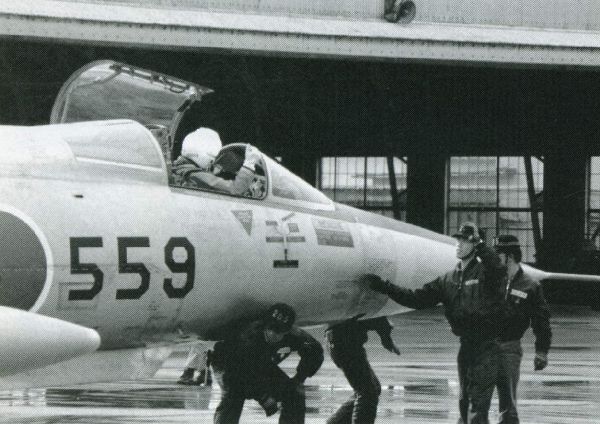

1 AOAセンサー 自動ピッチ制御装置APCのセンターベーンとは

世界の傑作機104ロッキードF-104J/DJ栄光 P119から転載





                                  (櫻井定和さん及び文林堂編集部の転載許可済み)





2 展示機にみるAOAセンサーの実態

那覇基地

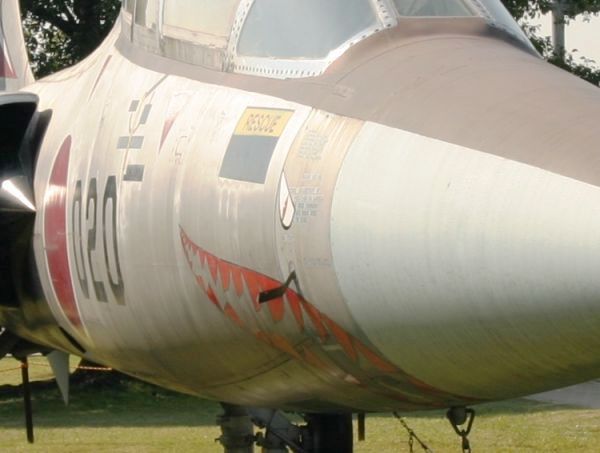

左 AOAセンサー (まるで紙飛行機みたいなかたち)  MAVERIC


右 前方AOAセンサー 後方下面外気温度センサー  MAVERIC

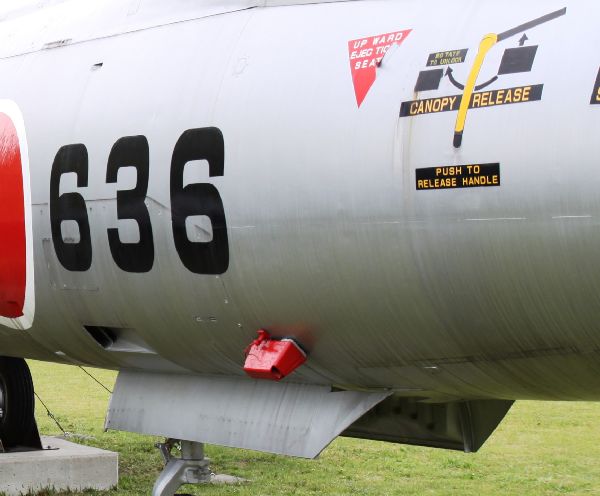

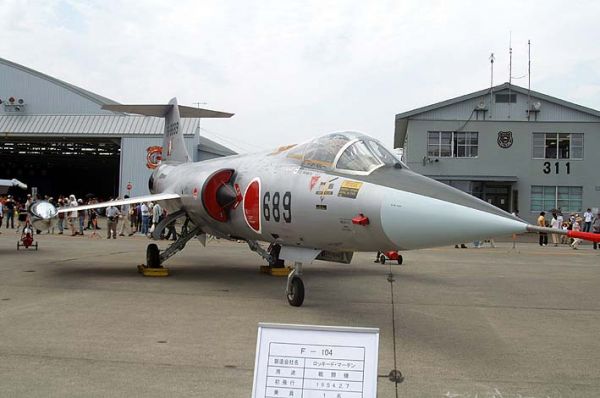

千歳基地 航空祭で展示

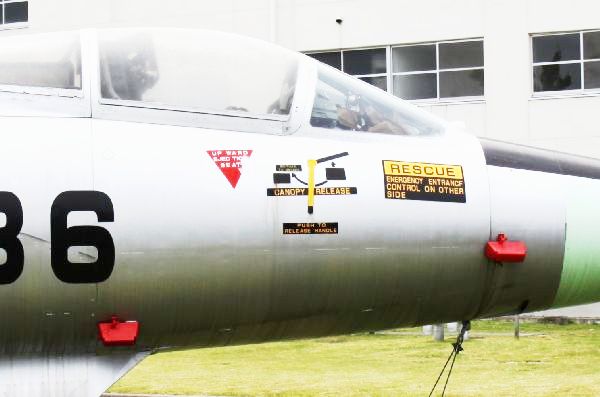

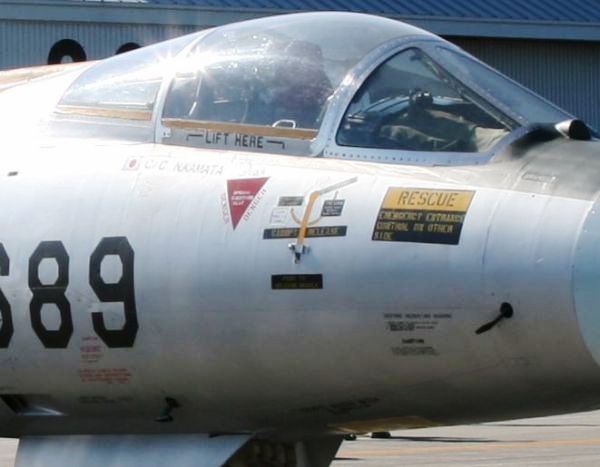

右側面  AOAセンサーと外気温度センサー  MAVERIC


保護カバーを付けて展示  にがうり

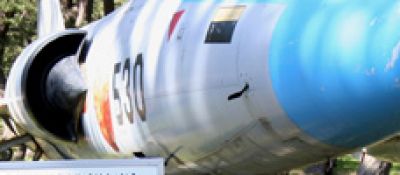

青森県つがる市 車力研修センター

右AOAセンサー現状保存 左は不明 上岡谷寿志

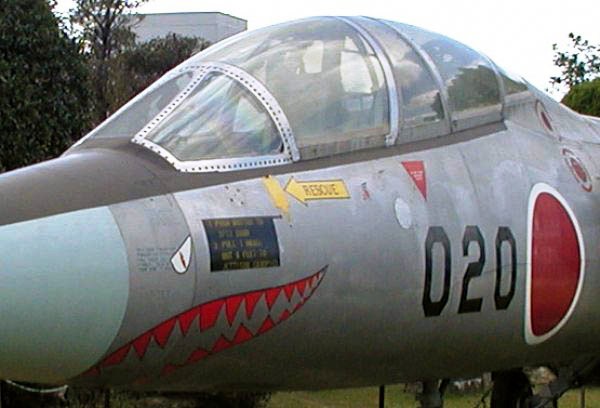

小牧基地

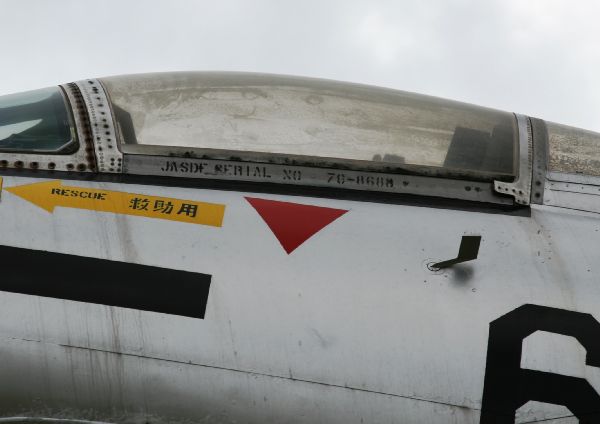

右AOAセンサー現状保存  MAVERIC

左AOAセンサーは消失  ogurenko

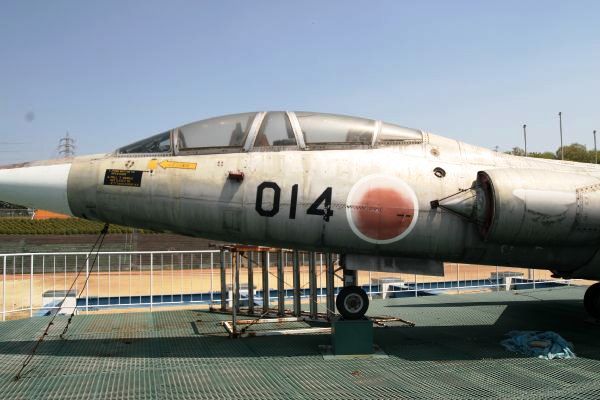

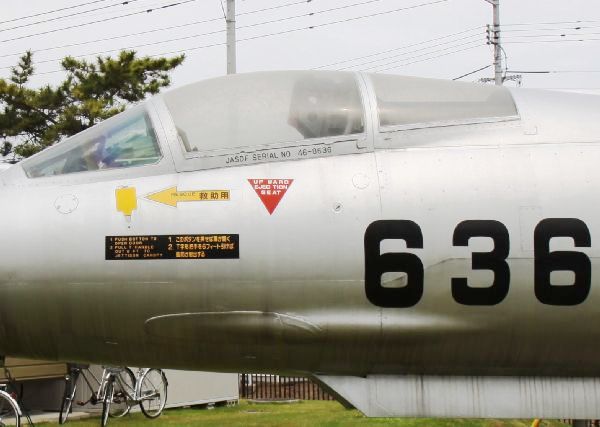

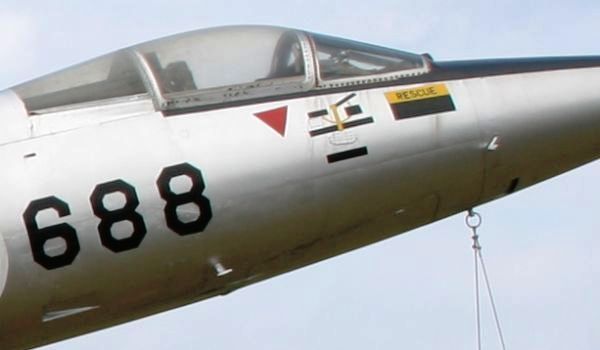

防府南基地  MAVERIC

右側面 機首前方がAOAセンサーの保護カバー 後方が外気温度センサーの保護カバー


左側面 AOAセンサーは消失

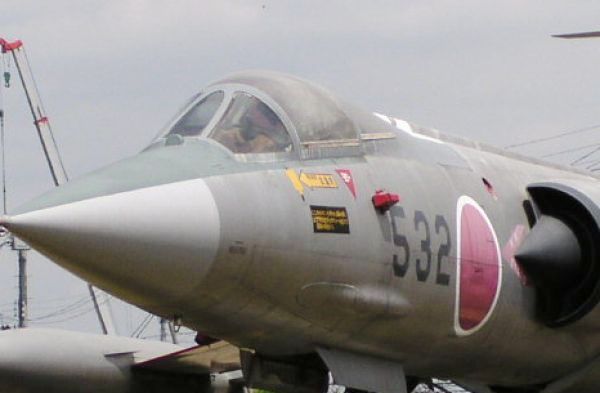

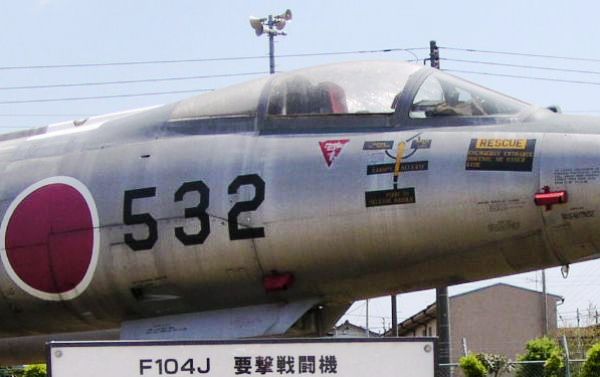

航空自衛隊木更津補給処  永島東洋輝

左 AOAセンサー保護カバー

右 AOAセンサー保護カバー 外気温度センサー保護カバー

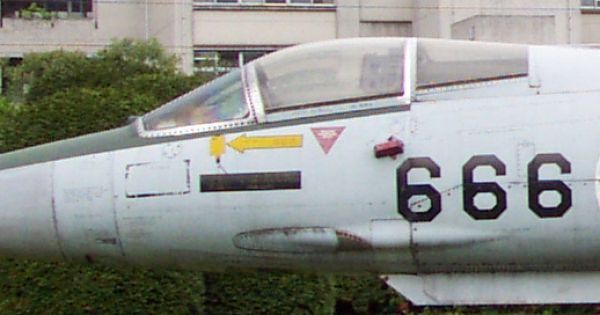

入間基地  JO1RBO

左 AOAセンサー保護カバー 右は不明

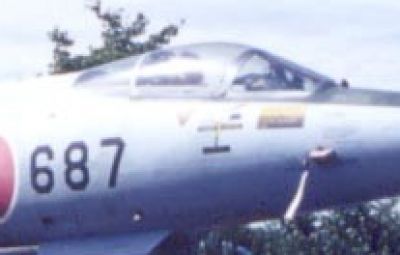

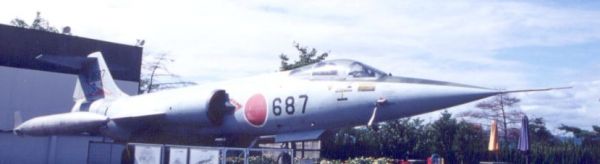

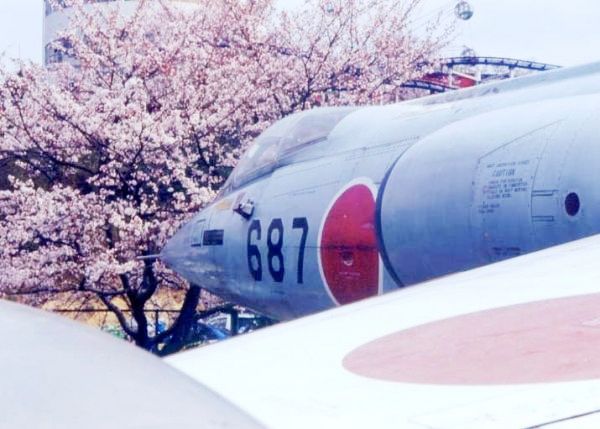

旧岡山スカイガーデン  HAWK

右 AOAセンサー保護カバー


左 AOAセンサー保護カバー

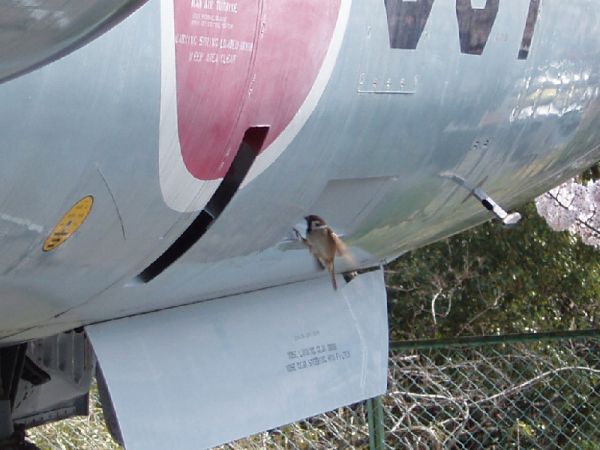

右 外気温度センサー

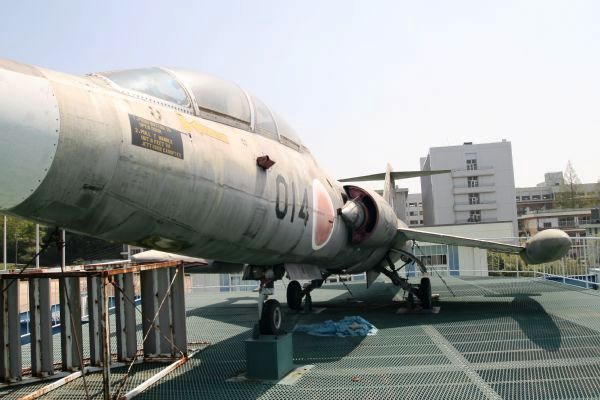

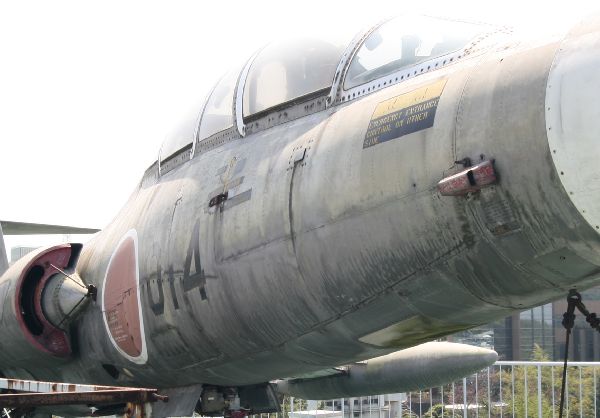

熊本市 崇城大学

左 AOAセンサー保護カバー MAVERIC


右 AOAセンサー保護カバー (外気温度センサーは未装着?)



浜松市喫茶飛行場

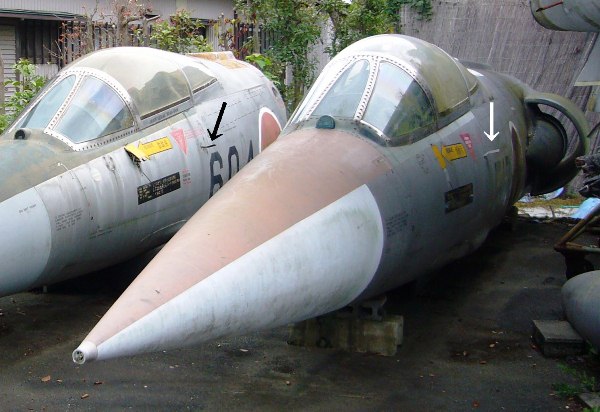

#604  #517 commfa

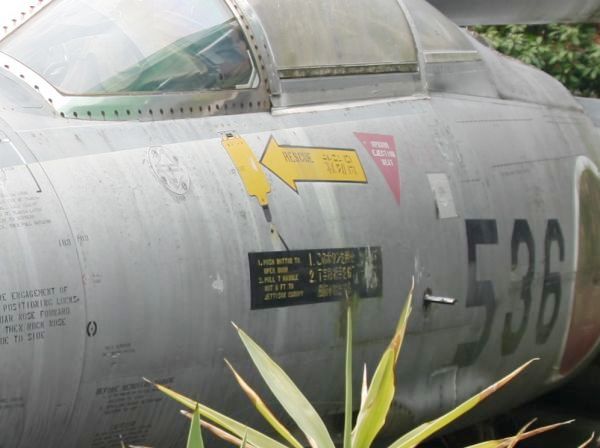

左 何かでふさいである? #536  MAVERIC


イタリア空軍のF-104S (1998年エアタト―にて)  にがうり



3

3 AOAセンサーと外気温センサーの実際  O.C.C

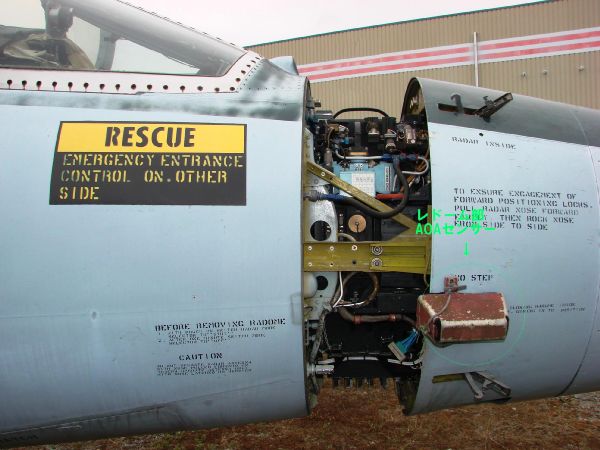

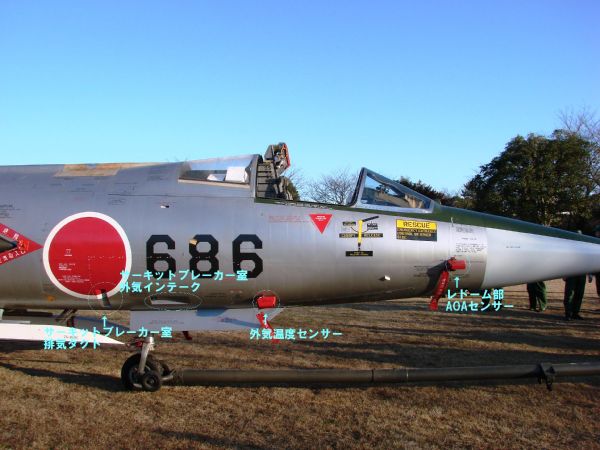

J型の右側面

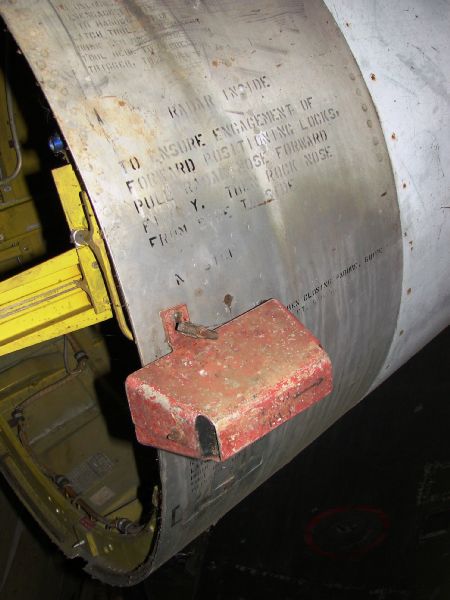

J型(DJ型も同じ)の右AOAセンサー保護カバー

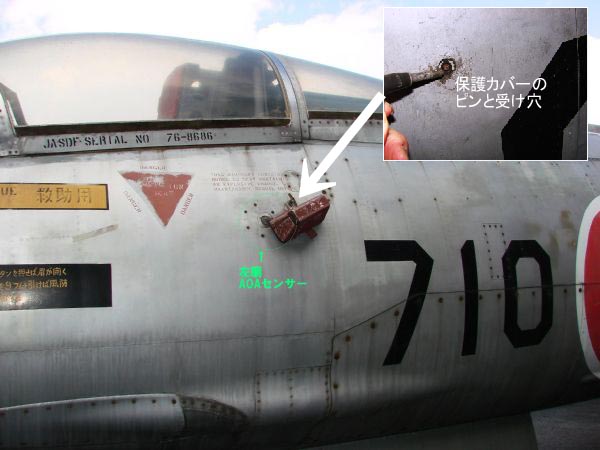

J型(DJ型も同じ)の左AOAセンサー保護カバー

(注) 76-8710機は、中日本航空専門学校A4403に展示してありますが、キャノピーを76-8686機のものを転用していることがこの写真 で判明しました。

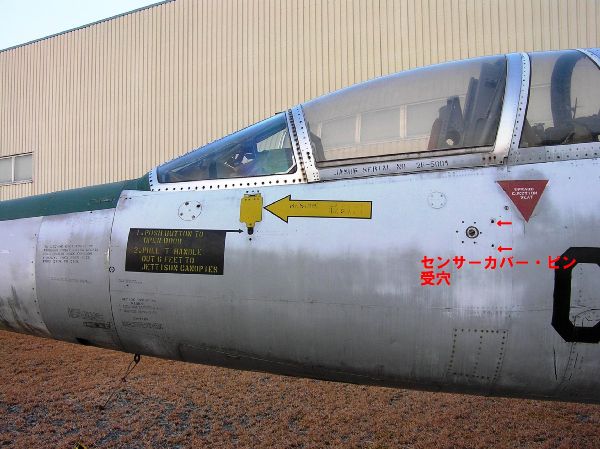

DJ型の左センターベーン取付孔と保護カバーピンの取付孔

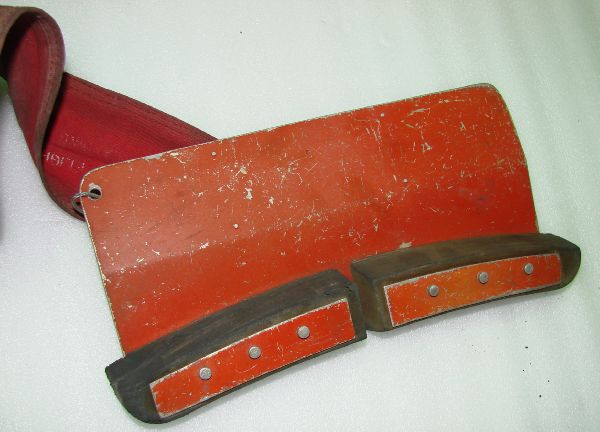

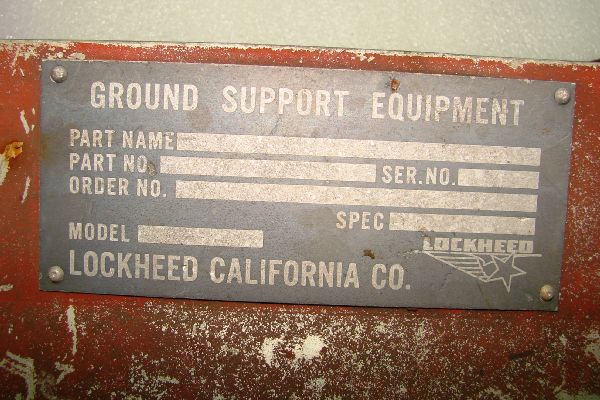

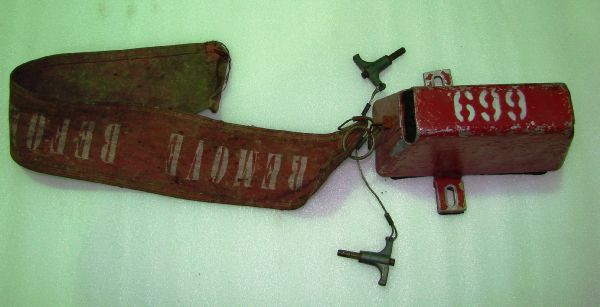

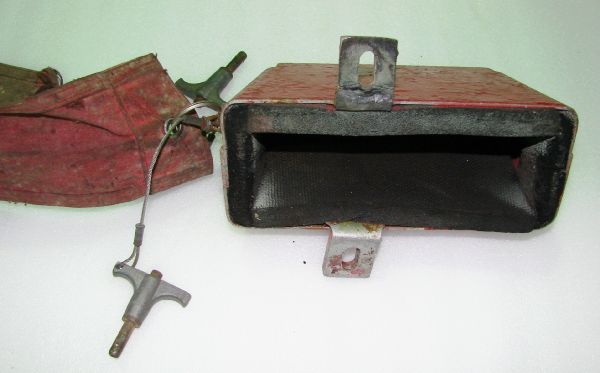

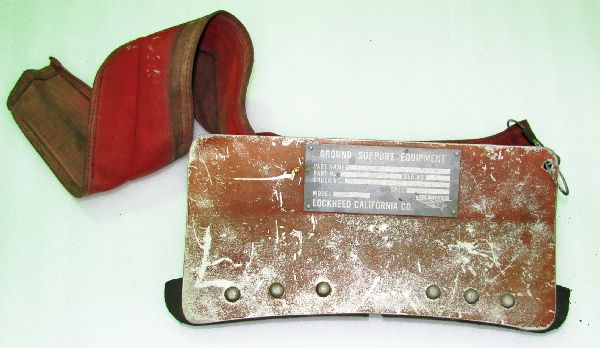

保護カバーの詳細

アルミ製で中はゴムで保護してある

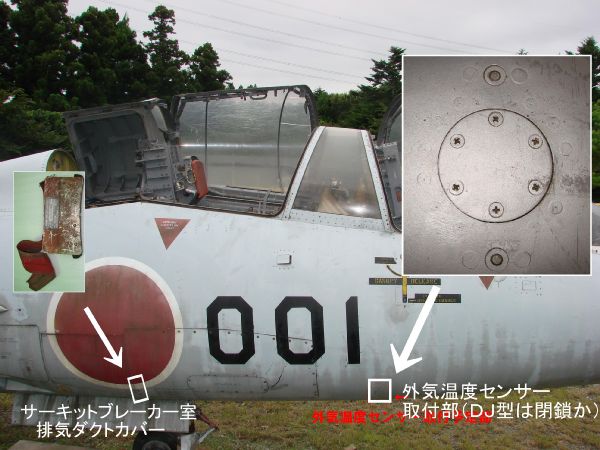

DJ型(J型も同じ位置)の外気温度センサー取付部
DJ型では全機ふさいであった模様

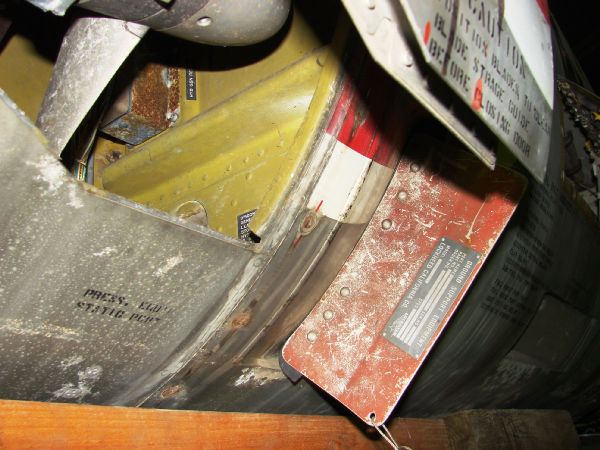

 上図の右胴にあるサーキットブレーカー室ドアの「排気ダクトカバー」もありましたので画像を送ります。当方の資料でも装着されている写真が見つからなかったので、ひょっとしたら珍しいモノかも知れません?

 右胴の「日の丸」内にあるサーキットブレーカー室の排気ダクトです。 前にインテークもあるのでひょっとしたらこちらのカバーも存在するのかも知れません。上に見えているプロペラは緊急時の発電用4枚ブレードの一部です。





4

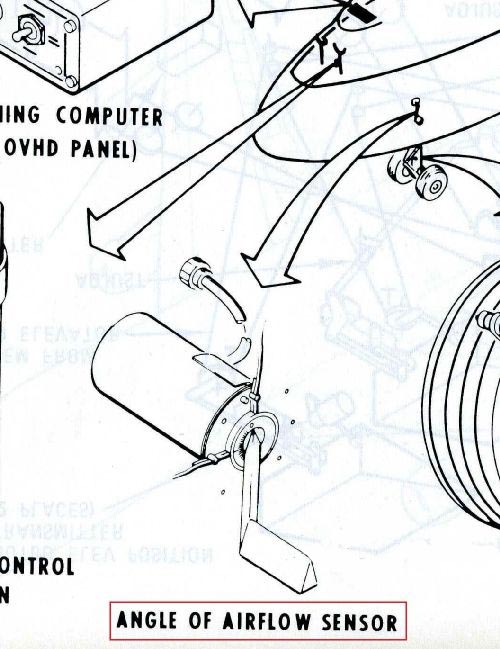

4 ボーイング旅客機のAOAセンサー (社内呼称はANGLE OF AIRFLOW SENSOR)

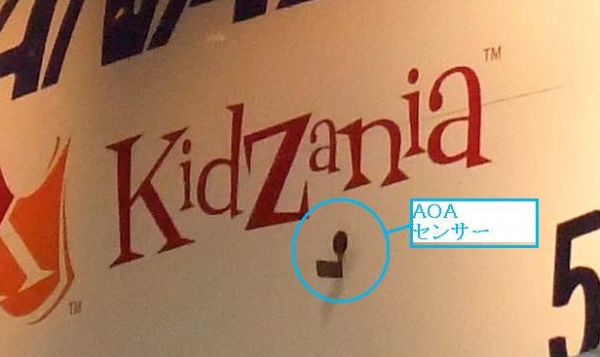

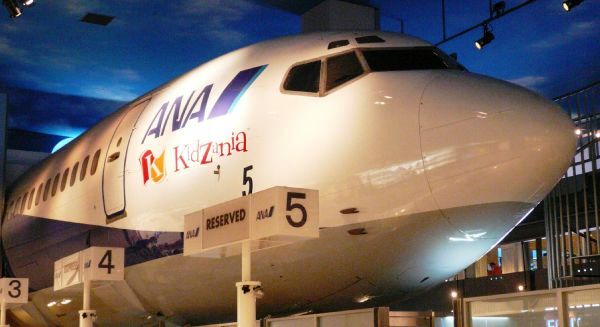

ボーイング727 東京キッザニアにて  ミスト


 にがうり

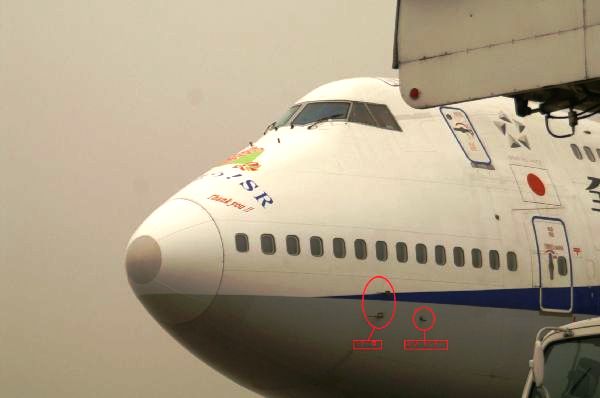

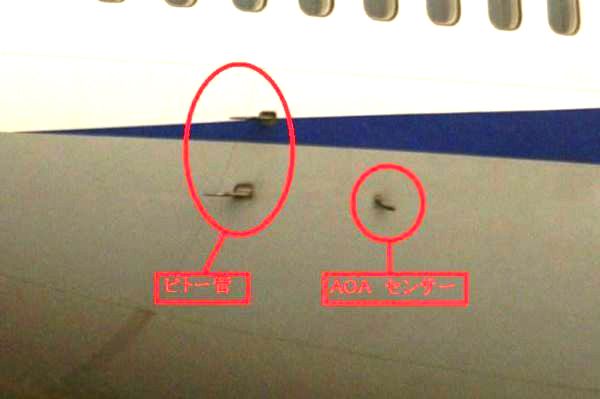

ボーイング747  にがうり

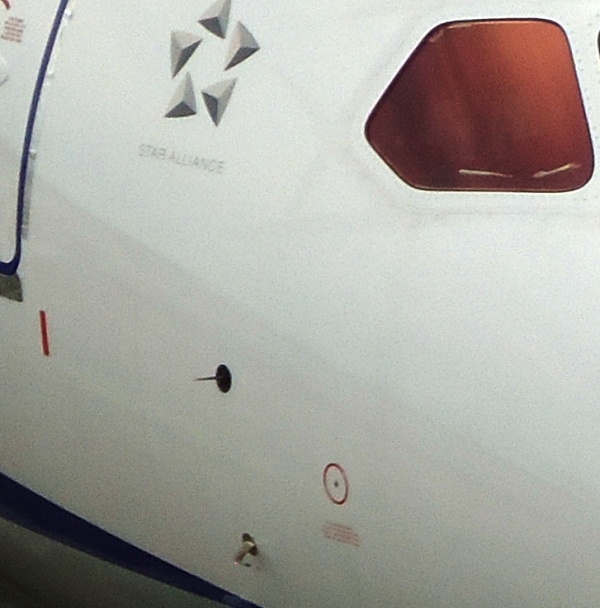

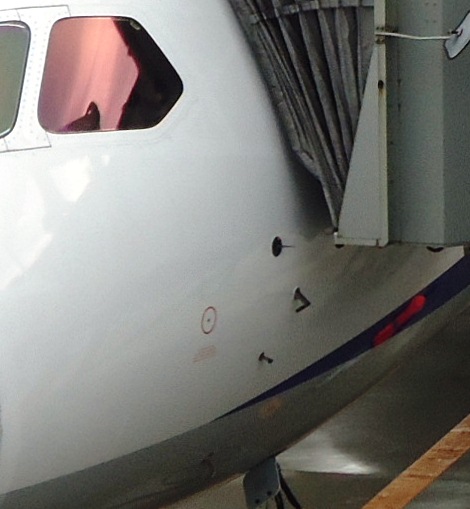

ボーイング787

右 撮影2011/07/07 試験飛行で広島空港に飛来 佐伯邦昭
